Toyota Auris Hybrid: Installazione di sistemi di
ritenuta per bambini - Per un utilizzo sicuro - Per la sicurezza
dei passeggeri e
del veicolo - Toyota Auris Hybrid - Manuale del proprietarioToyota Auris Hybrid: Installazione di sistemi di ritenuta per bambini

Seguire le istruzioni del produttore del sistema di ritenuta per bambini.

Assicurare saldamente i sistemi di ritenuta per bambini ai sedili utilizzando una cintura di sicurezza o gli ancoraggi rigidi ISOFIX. Collegare la cinghia superiore quando si installa un sistema di ritenuta per bambini.

Cinture di sicurezza (una cintura ELR necessita di un fermaglio di chiusura)

Installazione di sistemi di ritenuta per bambini

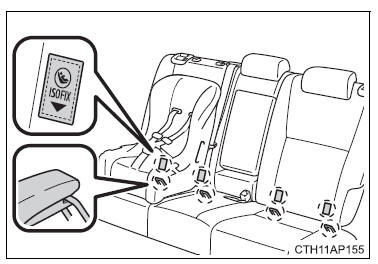

Ancoraggi rigidi ISOFIX

Ancoraggi inferiori sono forniti per i sedili posteriori esterni. (Sui sedili sono attaccate etichette che mostrano la posizione degli ancoraggi).

Installazione di sistemi di ritenuta per bambini

Staffe di ancoraggio (per cinghia superiore)

Una staffa di ancoraggio viene fornita per ogni sedile posteriore esterno.

Installazione di sistemi di ritenuta per bambini

Installazione di sistemi di ritenuta per bambini mediante cintura di sicurezza

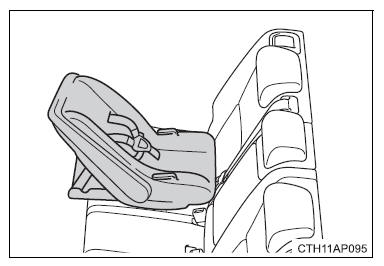

■ Rivolto in senso opposto alla direzione di marcia - Seggiolino per neonati/seggiolino per bambini

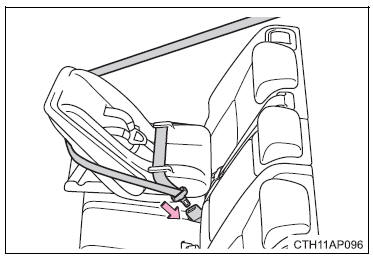

1. Posizionare il sistema di ritenuta per bambini sul sedile posteriore rivolto in senso opposto alla direzione di marcia.

Installazione di sistemi di ritenuta per bambini mediante cintura di sicurezza

2. Far passare la cintura di sicurezza attraverso il sistema di ritenuta per bambini e inserire la piastrina nella fibbia. Assicurarsi che la cintura non sia attorcigliata.

Installazione di sistemi di ritenuta per bambini mediante cintura di sicurezza

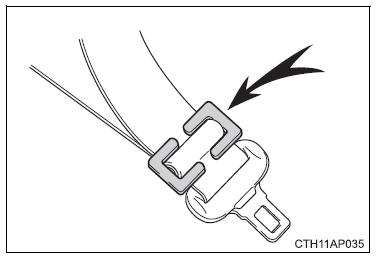

3. Installare un fermaglio di chiusura vicino alla linguetta della cintura addominale e a bandoliera inserendo la cintura attraverso i passanti del fermaglio di chiusura. Allacciare di nuovo la cintura. Se la cintura è lenta, rilasciare la fibbia e reinstallare il fermaglio di chiusura.

Installazione di sistemi di ritenuta per bambini mediante cintura di sicurezza

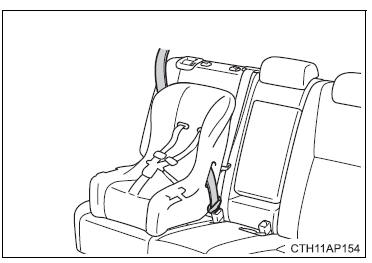

■ Seggiolino per bambini - Rivolto in direzione di marcia

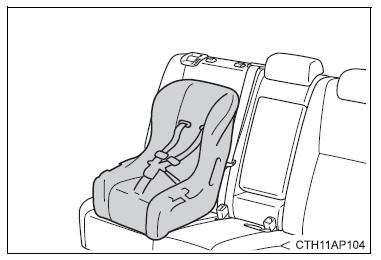

1. Posizionare il sistema di ritenuta per bambini sul sedile rivolto in direzione di marcia.

Se il sistema di ritenuta per bambini utilizzato interferisce con un poggiatesta e non può essere installato correttamente, installarlo dopo aver rimosso il poggiatesta.

Installazione di sistemi di ritenuta per bambini mediante cintura di sicurezza

2. Far passare la cintura di sicurezza attraverso il sistema di ritenuta per bambini e inserire la piastrina nella fibbia. Assicurarsi che la cintura non sia attorcigliata.

Installazione di sistemi di ritenuta per bambini mediante cintura di sicurezza

3. Installare un fermaglio di chiusura vicino alla linguetta della cintura addominale e a bandoliera inserendo la cintura attraverso i passanti del fermaglio di chiusura. Allacciare di nuovo la cintura. Se la cintura è lenta, rilasciare la fibbia e reinstallare il fermaglio di chiusura.

Installazione di sistemi di ritenuta per bambini mediante cintura di sicurezza

■ Seggiolino junior

1. Posizionare il sistema di ritenuta per bambini sul sedile rivolto in direzione di marcia.

Se il sistema di ritenuta per bambini utilizzato interferisce con un poggiatesta e non può essere installato correttamente, installarlo dopo aver rimosso il poggiatesta.

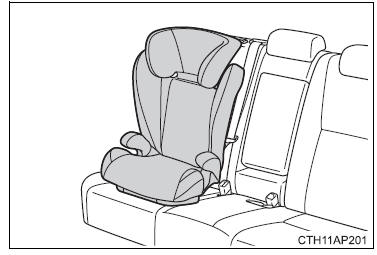

Tipo con schienale alto

Tipo con schienale alto

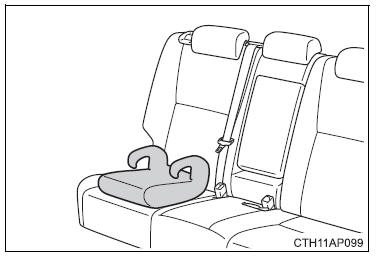

Tipo alzabimbo

Tipo alzabimbo

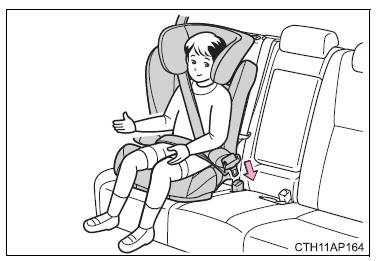

2. Far sedere il bambino nel sistema di ritenuta per bambini.

Far passare la cintura di sicurezza attraverso il sistema di ritenuta per bambini secondo le istruzioni del produttore e inserire la piastrina nella fibbia. Assicurarsi che la cintura non sia attorcigliata.

Verificare che la cintura a bandoliera sia posizionata correttamente sulla spalla del bambino e che la cintura addominale sia il più in basso possibile.

Tipo alzabimbo

Rimozione di un sistema di ritenuta per bambini installato con cintura di sicurezza

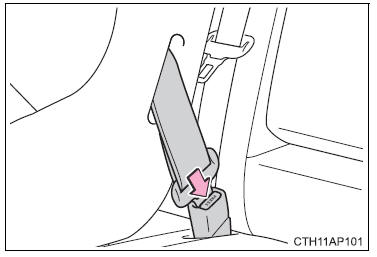

Tenere premuto il pulsante di sbloccaggio della fibbia e riavvolgere completamente la cintura di sicurezza.

Rimozione di un sistema di ritenuta per bambini installato con cintura di sicurezza

Installazione con ancoraggi rigidi ISOFIX

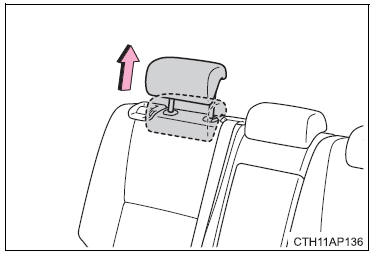

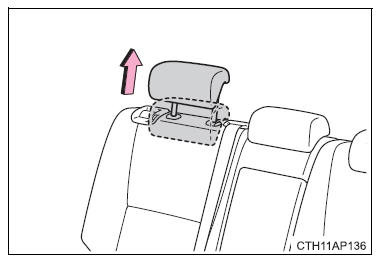

1. Regolare il poggiatesta alla posizione più alta.

Se il sistema di ritenuta per bambini utilizzato interferisce con un poggiatesta e non può essere installato correttamente, installarlo dopo aver rimosso il poggiatesta.

Installazione con ancoraggi rigidi ISOFIX

2. Se il sistema di ritenuta per bambini è dotato di una cinghia superiore, rimuovere la copertura bagagli.

3. Inserire le fibbie nelle barre di fissaggio esclusive.

  1. Per allineare i connettori ISOFIX con lo spazio tra il cuscino del sedile e lo schienale, appoggiare temporaneamente i connettori sul bordo del cuscino del sedile.

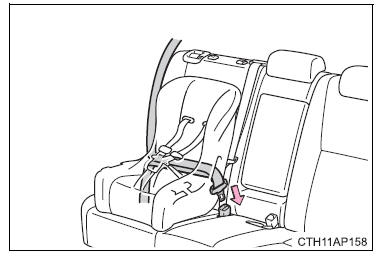

  2. Inserire i connettori ISOFIX nello spazio finché non si agganciano sulle barre di fissaggio esclusive.

Installazione con ancoraggi rigidi ISOFIX

Se il sistema di ritenuta per bambini è dotato di una cinghia superiore, inserirla nella staffa di ancoraggio.

Far passare la cinghia superiore sotto il poggiatesta.

Sistemi di ritenuta per bambini con cinghia superiore

1. Regolare il poggiatesta alla posizione più alta.

Se il sistema di ritenuta per bambini utilizzato interferisce con un poggiatesta e non può essere installato correttamente, installarlo dopo aver rimosso il poggiatesta.

Sistemi di ritenuta per bambini con cinghia superiore

2. Fissare il sistema di ritenuta per bambini utilizzando la cintura di sicurezza o gli ancoraggi rigidi ISOFIX.

Sistemi di ritenuta per bambini con cinghia superiore

3. Rimuovere la copertura bagagli.

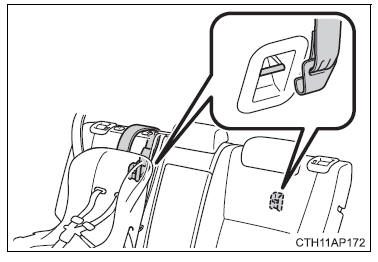

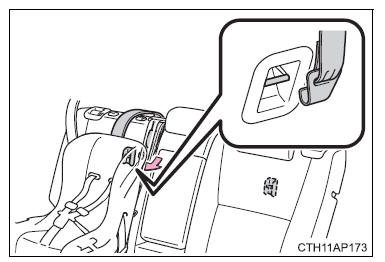

4. Fissare il gancio sulla staffa di ancoraggio e tendere la cinghia superiore.

Far passare la cinghia superiore sotto il poggiatesta.

Assicurarsi che la cinghia superiore sia saldamente inserita.

Sistemi di ritenuta per bambini con cinghia superiore

■ Quando si installa un sistema di ritenuta per bambini

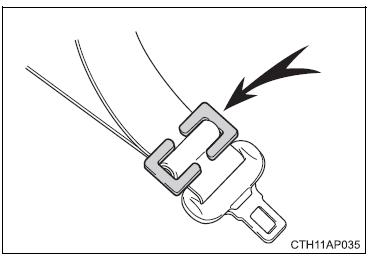

Per installare il sistema di ritenuta per bambini occorre un fermaglio di chiusura.

Seguire le istruzioni fornite dal produttore del sistema. Se il sistema di ritenuta per bambini utilizzato non è dotato di fermaglio di chiusura, è possibile acquistare il seguente elemento presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato: Fermaglio di chiusura per sistema di ritenuta per bambini (Parte n. 73119-22010)

AVVISO

■ Quando si installa un sistema di ritenuta per bambini

Seguire le istruzioni fornite nel manuale di installazione del sistema di ritenuta per bambini e fissarlo correttamente in posizione.

Se il sistema di ritenuta per bambini non viene fissato correttamente, il bambino o altri passeggeri potrebbero subire lesioni gravi o persino mortali in caso di improvvisa frenata o incidente.

  • Se il sedile del guidatore interferisce con ilsistema di ritenuta per bambini, impedendoneil corretto fissaggio, posizionare ilsistema sul lato destro del sedile posteriore(veicoli con guida a sinistra) o sul lato sinistrodel sedile posteriore (veicoli con guida adestra).
  • Regolare il sedile del passeggero anteriorein modo che non interferisca con il sistemadi ritenuta per bambini.
  • Montare un sistema di ritenuta per bambinirivolto in direzione di marcia sul sedile anterioresolo se inevitabile.

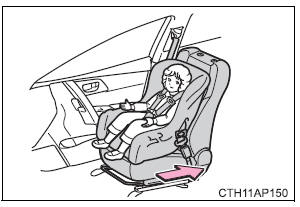

  • Quando si installa un sistema di ritenuta perbambini rivolto in direzione di marcia sulsedile del passeggero anteriore, spostare ilsedile il più indietro possibile e rimuovere ilpoggiatesta.

    La mancata osservanza potrebbe causarelesioni gravi o mortali se gli airbag si aprono(si gonfiano).



AVVISO

■ Quando si installa un sistema di ritenuta per bambini

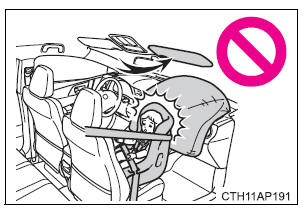

  • Non usare mai un sistema di ritenuta perbambini rivolto in senso opposto alla direzionedi marcia sul sedile del passeggeroanteriore quando l'interruttore di attivazione/disattivazione manuale airbag è in posizioneon. La forza prodotta dal rapido gonfiaggiodell'airbag passeggero anteriore può provocarelesioni gravi o mortali al bambino incaso d'incidente.

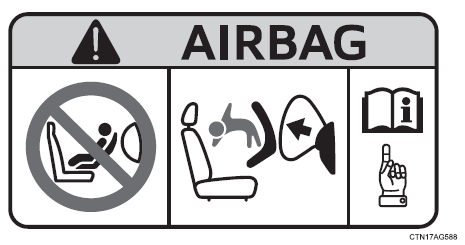

  • Sull'aletta parasole lato passeggero è presenteuna targhetta indicante il divieto diinstallare un sistema di ritenuta per bambinirivolto in senso opposto alla direzione dimarcia sul sedile del passeggero anteriore.

    I dettagli della targhetta sono mostrati nellafigura seguente.



AVVISO

■ Quando si installa un sistema di ritenuta per bambini

  • Se nel paese in cui si risiede esistono norme riguardanti i sistemi di ritenuta perbambini, contattare un qualsiasi concessionario autorizzato Toyota o officina, o unaltro professionista adeguatamente qualificato e attrezzato per l'installazione delsistema di ritenuta per bambini.
  • Se si installa un seggiolino junior, verificare sempre che la cintura a bandolierapassi al centro della spalla del bambino. La cintura deve essere tenuta lontana dalcollo del bambino, evitando tuttavia che gli scivoli dalla spalla. La mancata osservanzapotrebbe provocare lesioni gravi o mortali in caso di improvvisa frenata, bruscasterzata o incidente.
  • Assicurarsi che la cintura e la piastrina siano saldamente bloccate e che la cinturadi sicurezza non sia attorcigliata.
  • Scuotere il sistema di ritenuta per bambini a sinistra e a destra, in avanti e indietroper assicurarsi che sia fissato saldamente.
  • Dopo aver fissato un sistema di ritenuta per bambini, non regolare mai il sedile.
  • Seguire le istruzioni di installazione del produttore del sistema di ritenuta per bambini.

■ Per fissare correttamente un sistema di ritenuta per bambini agli ancoraggi

Quando si usano gli ancoraggi inferiori, assicurarsi che non vi siano oggetti estranei attorno ai punti di ancoraggio e che la cintura di sicurezza non resti intrappolata dietro il sistema di ritenuta per bambini. Accertarsi che il sistema di ritenuta per bambini sia saldamente fissato, altrimenti potrebbe provocare lesioni gravi o mortali al bambino o ad altri passeggeri in caso d'improvvisa frenata o incidente.

■ Quando il sistema di ritenuta per bambini non è in uso

Se è necessario rimuovere il sistema di ritenuta per bambini, estrarlo dal veicolo o conservarlo al sicuro nel vano bagagli. Se un poggiatesta è stato rimosso per installare un sistema di ritenuta per bambini, installare sempre il poggiatesta prima di mettersi alla guida. In questo modo, si eviterà che possa procurare lesioni ai passeggeri in caso di improvvisa frenata o incidente.
