Lancia Delta: Sostituzione lampada esterna

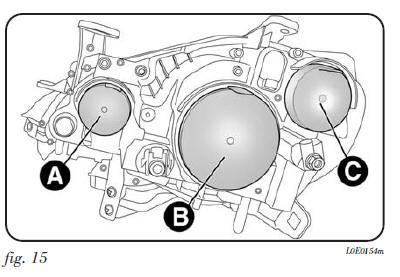

GRUPPI OTTICI ANTERIORI fig. 15

Contengono le lampade delle luci anabbaglianti, abbaglianti e di direzione. La disposizione delle lampade è la seguente:

1. Luci abbaglianti;
2. Luci anabbaglianti;
3. Indicatori di direzione.

LUCI ANABBAGLIANTI

Con lampade ad incandescenza Per sostituire la lampada procedere come segue:

• togliere il coperchio di protezione B-fig. 15;

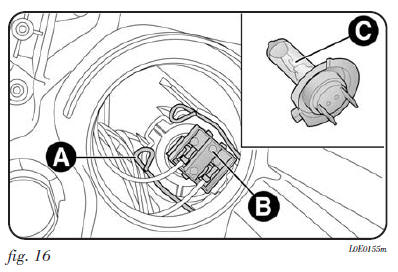

• sganciare la molletta fermalampada A-fig. 16;
• scollegare il connettore elettrico B;
• estrarre la lampada C e sostituirla;
• rimontare la nuova lampada, facendo coincidere la sagoma della parte metallica con la scanalature ricavate sulla parabola del faro, quindi ricollegare il connettore elettrico B e riagganciare la molletta fermalampada A;
• rimontare correttamente il coperchio di protezione B-fig. 15.

Con lampade a scarica di gas (Xenon) (per versioni/mercati, dove previsto)

A causa dell’elevata tensione di alimentazione, l’eventuale sostituzione di una lampada a scarica di gas (Xenon) deve essere effettuata soltanto da personale specializzato: pericolo di morte! Rivolgersi alla Rete Assistenziale Lancia.

LUCI ABBAGLIANTI

Con lampade ad incandescenza Per sostituire la lampada procedere come segue:

• togliere il coperchio di protezione A-fig. 15;

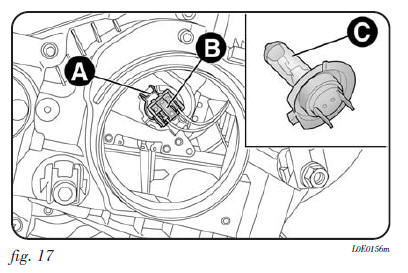

• sganciare la molletta fermalampada A-fig. 17;
• scollegare il connettore elettrico B;
• estrarre la lampada C e sostituirla;
• rimontare la nuova lampada, facendo coincidere la sagoma della parte metallica con la scanalature ricavate sulla parabola del faro, quindi ricollegare il connettore elettrico B e riagganciare la molletta fermalampada A;
• rimontare correttamente il coperchio di protezione A-fig. 15.

Con lampade a scarica di gas (Xenon) (per versioni/mercati, dove previsto)

A causa dell’elevata tensione di alimentazione, l’eventuale sostituzione di una lampada a scarica di gas (Xenon) deve essere effettuata soltanto da personale specializzato: pericolo di morte! Rivolgersi alla Rete Assistenziale Lancia.

LUCI DI POSIZIONE/LUCI DIURNE

Le luci di posizione/luci diurne sono a led.

Per la sostituzione rivolgersi presso la Rete Assistenziale Lancia.

INDICATORI DI DIREZIONE

Anteriori Per sostituire la lampada, procedere come segue:

• rimuovere il coperchio di protezione C-fig. 15;

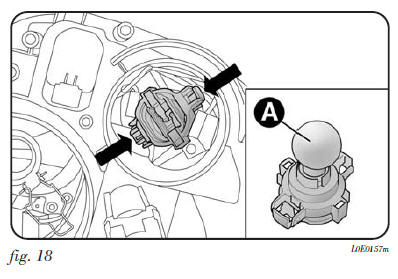

• premere in prossimità delle alette di bloccaggio del portalampada (illustrate in fig. 18 dalle frecce) e contemporaneamente tirare il gruppo;
• estrarre la lampada A e sostituirla;
• rimontare correttamente il coperchio di protezione C.

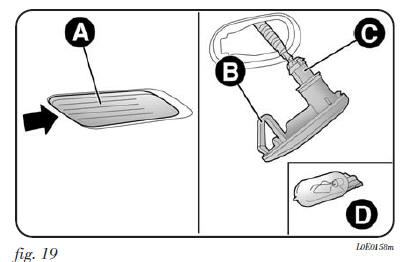

Laterali Per sostituire la lampada, procedere come segue:

• agire sul trasparente A-fig. 19 in modo da comprimere la molletta interna B, quindi sfilare il gruppo verso l’esterno;
• ruotare in senso antiorario il portalampada C, estrarre la lampada D inserita a pressione e sostituirla;
• rimontare il portalampada C nel trasparente ruotandolo in senso orario;
• rimontare il gruppo assicurandosi dello scatto di bloccaggio della molletta interna B.

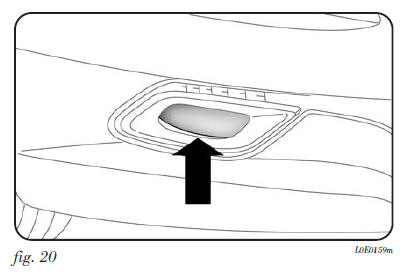

LUCI FENDINEBBIA fig. 20 (per versioni/mercati, dove previsto)

Per la sostituzione delle lampade luci fendinebbia occorre recarsi presso la Rete Assistenziale Lancia.

GRUPPI OTTICI POSTERIORI

Per la sostituzione delle luci a led dei gruppi ottici posteriori rivolgersi presso la Rete Assistenziale Lancia.

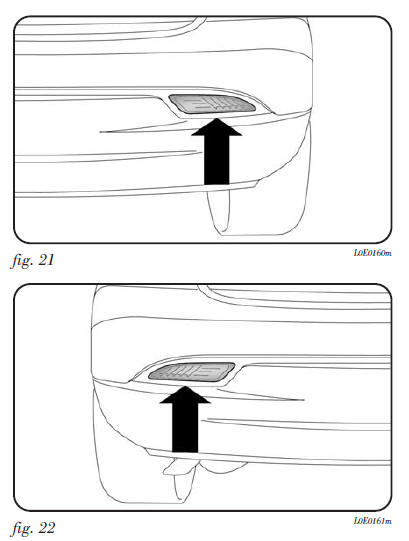

LUCE RETROMARCIA fig. 21

Per la sostituzione della lampada occorre recarsi presso la Rete Assistenziale Lancia.

LUCE RETRONEBBIA fig. 22

Per la sostituzione della lampada occorre recarsi presso la Rete Assistenziale Lancia.

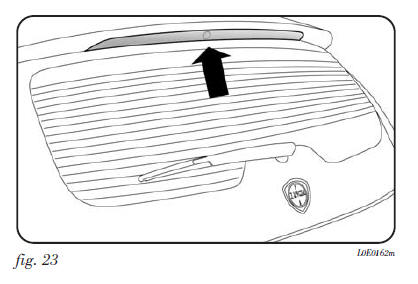

LUCI 3° STOP fig. 23

Per la sostituzione delle luci a led del 3° stop occorre recarsi presso la Rete Assistenziale Lancia.

LUCI TARGA

Per sostituire una lampada procedere come segue:

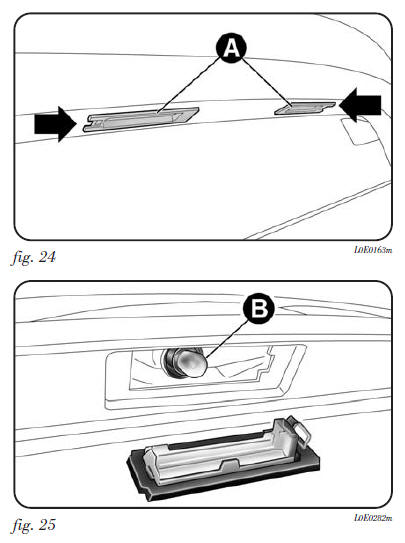

• agire nel punto indicato dalle frecce e rimuovere i gruppi trasparenti A-fig. 24;
• estrarre la lampada B e sostituirla.
