Hyundai i30: Sostituzione lampadina gruppo ottico posteriore

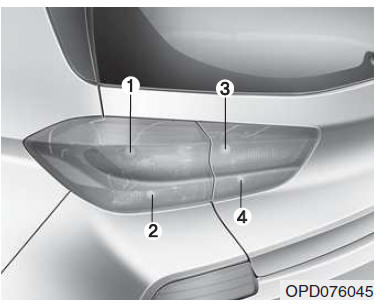

Tipo A
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4AD.jpg)
- Stop/Luce di coda
- Indicatore di direzione
- Luce di coda
- Luce di retromarcia
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4AC.jpg)
Luce stop/di coda e Indicatore di direzione
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4AB.jpg)
- Spegnere il motore.
- Aprire il portellone.

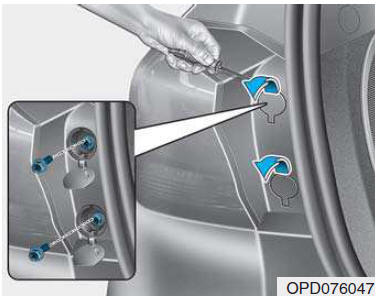

- Aprire i coperchi delle viti di ritenuta gruppo luce.
- Allentare le viti di ritenuta gruppo luce con un cacciavite a croce.

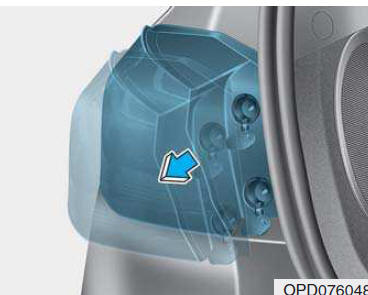

- Rimuovere il gruppo ottico posteriore dalla carrozzeria del
veicolo.

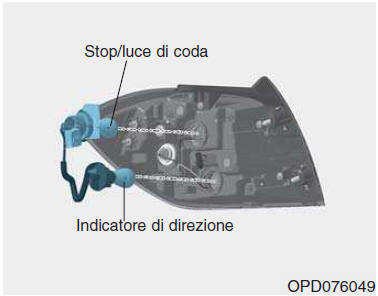

- Rimuovere il portalampada dal gruppo ruotando il portalampada in
senso antiorario finché le linguette del portalampada non si allineano
con gli incavi del gruppo.
- Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorario finché le linguette della lampadina non
si allineano con gli incavi del portalampada. Estrarre la lampadina
dal portalampada.
- Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in posizione.
- Installare il portalampada nel gruppo allineando le linguette
del portalampada con gli incavi del gruppo. Spingere il portalampada
nel gruppo e ruotare il portalampada in senso orario.
- Reinstallare il gruppo luce sulla carrozzeria del veicolo.
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4AE.jpg)
Luce di coda e luce di retromarcia
- Spegnere il motore.
- Aprire il portellone.

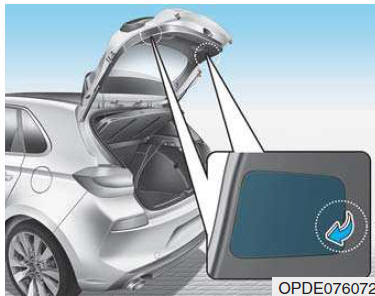

- Rimuovere il coperchio di servizio usando un cacciavite a lama.
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4B1.jpg)

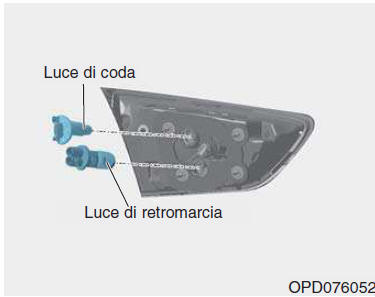

- Rimuovere il portalampada dal gruppo ruotando il portalampada in
senso antiorario finché le linguette del portalampada non si allineano
con gli incavi del gruppo.
- Rimuovere la lampadina estraendola dritta.
- Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in posizione.
- Installare il portalampada nel gruppo allineando le linguette
del portalampada con gli incavi del gruppo. Spingere il portalampada
nel gruppo e ruotare il portalampada in senso orario.
- Installare di nuovo il coperchio di accesso.

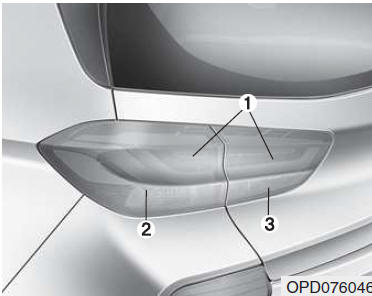

Tipo B
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4B0.jpg)
- Stop/Luce di coda
- Indicatore di direzione
- Luce di retromarcia
Stop/Luce di coda Se la luce a LED non funziona,
far controllare il veicolo da un concessionario autorizzato HYUNDAI.
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4B4.jpg)
Indicatore di direzione
- Spegnere il motore.
- Aprire il portellone.

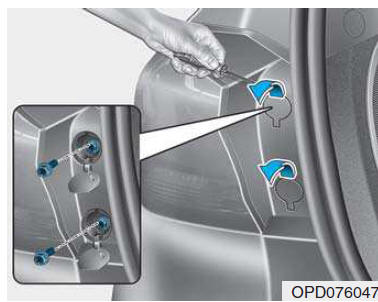

- Aprire i coperchi delle viti di ritenuta gruppo luce.
- Allentare le viti di ritenuta gruppo luce con un cacciavite a
croce.
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4B3.jpg)

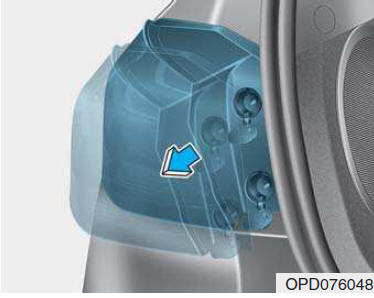

5. Rimuovere il gruppo ottico posteriore dalla carrozzeria del veicolo.
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4B2.jpg)

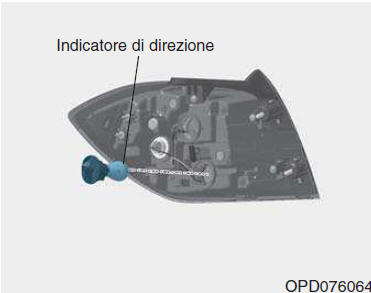

- Rimuovere il portalampada dal gruppo ruotando il portalampada in
senso antiorario finché le linguette del portalampada non si allineano
con gli incavi del gruppo.
- Rimuovere la lampadina dal portalampada premendola e ruotandola in
senso antiorario finché le linguette della lampadina non si allineano
con gli incavi del portalampada. Estrarre la lampadina dal
portalampada.
- Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in posizione.
- Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del gruppo. Spingere il portalampada nel
gruppo e ruotare il portalampada in senso orario.
- Reinstallare il gruppo luce sulla carrozzeria del veicolo.
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4B6.jpg)

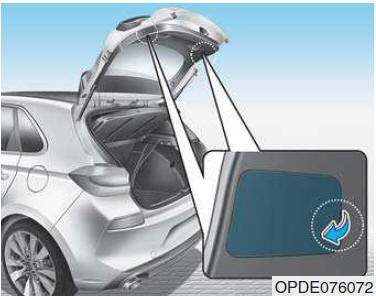

Luce di retromarcia
- Spegnere il motore.
- Aprire il portellone.
- Rimuovere il coperchio di servizio usando un cacciavite a lama.
![Sostituzione lampadina gruppo ottico posteriore](images/sostituzione_lampadina_gruppo_ottico_posteriore-1048/780/7/img4B5.jpg)

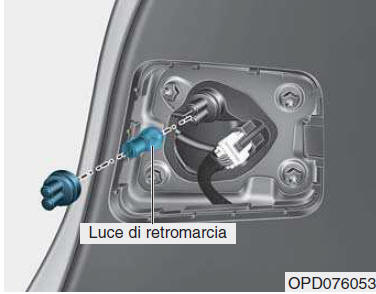

- Rimuovere la lampadina estraendola dritta.
- Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in posizione.
- Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del gruppo. Spingere il portalampada nel
gruppo e ruotare il portalampada in senso orario.
- Reinstallare il coperchio di servizio spingendo dentro la vite.
Luce retronebbia
Allentare i fermi del tipo a pinza e le viti del pararuota
posteriore, quindi staccarlo dal paraurti posteriore.
Infilare la mano dietro al paraurti posteriore.
Rimuovere il portalampada d ...
