Hyundai i30: Sostituzione lampadina di faro, luce di svolta statica, luce di posizione,
indicatore di direzione e luce diurna
Tipo A
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img499.jpg)
- Faro (abbagliante)/ Luce di posizione
- Faro (anabbagliante)
- Indicatore di direzione
- Luci diurne (se in dotazione)
ATTENZIONE
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img498.jpg)
- Maneggiare le lampadine alogene con cura. Le lampadine
alogene contengono gas pressurizzato che produrrà schegge
volanti in caso di rottura del vetro.
- Indossare opportune protezioni per gli occhi in
occasione della sostituzione delle lampadine. Prima di
maneggiare la lampadina, lasciarla raffreddare.
|
- Maneggiarle sempre con cautela per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare il contatto con i liquidi.
- Non toccare mai il vetro con le mani nude. Eventuali residui
d'olio possono causare il surriscaldamento della lampadina e il
conseguente scoppio all'accensione.
- La lampadina deve essere accesa soltanto dopo il montaggio sul
faro.
- In caso di danno o rottura della lampadina, sostituirla
immediatamente e smaltirla adeguatamente.
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img49B.jpg)
Faro e luce di posizione
- Aprire il cofano.
- Scollegare il terminale negativo della batteria.
- Rimuovere il coperchio lampadina ruotandolo in senso antiorario.
- Scollegare il connettore portalampada.
(Per luce abbagliante e luce
abbagliante)
- Rimuovere la lampadina dal gruppo faro.
- Installare una lampadina nuova.
- Collegare il connettore portalampada.
(Per luce abbagliante e luce
abbagliante)
- Installare il coperchio lampadina ruotandolo in senso orario.
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img49A.jpg)
Indicatore di direzione
- Aprire il cofano.
- Scollegare il terminale negativo della batteria.
- Rimuovere il portalampada dal gruppo ottico ruotandolo in senso
antiorario finché le linguette del portalampada non si allineano agli
incavi del gruppo ottico.
- Togliere la lampadina dal portalampada premendo e ruotando
in senso antiorario la lampadina finché le sue linguette non si
allineano con gli incavi del portalampada. Estrarre la lampadina dal
portalampada
- Inserire una nuova lampadina nel portalampada ruotandola fino al
bloccaggio in posizione.
- Installare il portalampada sul gruppo ottico allineandone le
linguette agli incavi del gruppo.
- Inserire il portalampada nel gruppo e ruotarlo in senso orario
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img49C.jpg)
Luci diurne
- Allentare i fermi del tipo a spina del sottocoperchio, quindi
rimuovere il sottocoperchio.
- Infilare la mano dal retro del paraurti anteriore.
- Rimuovere il portalampada dall'alloggiamento ruotando il
portalampada in senso antiorario fino a quando le linguette sul
portalampada si allineano con gli incavi dell'alloggiamento.
- Togliere la lampadina dal portalampada premendo e ruotando
in senso antiorario la lampadina finché le sue linguette non si
allineano con gli incavi del portalampada. Estrarre la lampadina dal
portalampada.
- Inserire una nuova lampadina nel portalampada ruotandola fino
al bloccaggio in posizione.
- Installare il portalampada nell'alloggiamento allineando le
linguette sul portalampada con gli incavi nell'alloggiamento. Spingere il
portalampada nell'alloggiamento e ruotare il portalampada in senso
orario.
Tipo B
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img49E.jpg)
- Faro (abbagliante)
- Faro (anabbagliante)
- Indicatore di direzione
- Luce di posizione & Luci diurne
- Luce di svolta statica
ATTENZIONE
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img49D.jpg)
- Maneggiare le lampadine alogene con cura. Le lampadine
alogene contengono gas pressurizzato che produrrà schegge
volanti in caso di rottura del vetro.
- Indossare opportune protezioni per gli occhi in
occasione della sostituzione delle lampadine. Prima di
maneggiare la lampadina, lasciarla raffreddare.
|
- Maneggiarle sempre con cautela per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare il contatto con i liquidi.
- Non toccare mai il vetro con le mani nude. Eventuali residui d'olio
possono causare il surriscaldamento della lampadina e il conseguente
scoppio all'accensione.
- La lampadina deve essere accesa soltanto dopo il montaggio sul faro.
- In caso di danno o rottura della lampadina, sostituirla
immediatamente e smaltirla adeguatamente.
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img4A0.jpg)
Luce faro e luce di svolta statica
- Aprire il cofano.
- Scollegare il terminale negativo della batteria.
- Rimuovere il coperchio lampadina ruotandolo in senso
antiorario.
- Scollegare il connettore portalampada.
- Rimuovere la lampadina dal gruppo faro.
- Installare una lampadina nuova.
- Collegare il connettore portalampada.
- Installare il coperchio lampadina ruotandolo in senso orario.
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img49F.jpg)
Indicatore di direzione
- Aprire il cofano.
- Scollegare il terminale negativo della batteria.
- Rimuovere il portalampada dal gruppo ottico ruotandolo in senso
antiorario finché le linguette del portalampada non si allineano agli
incavi del gruppo ottico.
- Togliere la lampadina dal portalampada premendo e ruotando
in senso antiorario la lampadina finché le sue linguette non si
allineano con gli incavi del portalampada. Estrarre la lampadina dal
portalampada.
- Inserire una nuova lampadina nel portalampada ruotandola fino al
bloccaggio in posizione.
- Installare il portalampada sul gruppo ottico allineandone le
linguette agli incavi del gruppo.
- Inserire il portalampada nel gruppo e ruotarlo in senso orario.
Luce di posizione e luce diurna Se la luce a LED
non funziona, noi consigliamo di far controllare il veicolo da un
concessionario autorizzato HYUNDAI.

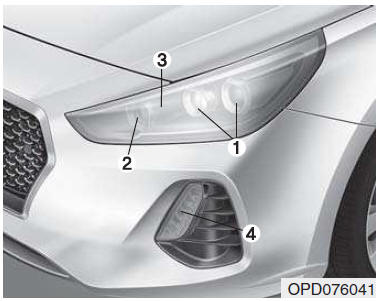

Tipo C
![Sostituzione lampadina di faro, luce di svolta statica, luce di posizione, indicatore di direzione e luce diurna](images/sostituzione_lampadina_di_faro_luce_di_svolta_statica_luce_di_posizione_indicatore_di_direzione_e_luce_diurna-1044/780/7/img4A2.jpg)
- Faro (anabbagliante)
- Faro (abbagliante)
- Luce di svolta statica
- Luce di posizione & Indicatore di direzione & Luci diurne
Faro, luce di svolta statica, luce di posizione, indicatore di
direzione e luce diurna Se la lampadina della luce non
funziona, noi consigliamo di far controllare il veicolo da un
concessionario autorizzato HYUNDAI.
Lampadine luci
Consultare un concessionario autorizzato HYUNDAI per la sostituzione
delle lampadine di molte luci del veicolo. Risulta difficile sostituire le
lampadine delle luci del veicolo in quanto occorre r ...
Luce fendinebbia
Allentare i fermi del tipo a spina del sottocoperchio, quindi
rimuovere il sottocoperchio.
Infilare la mano dal retro del paraurti anteriore.
Scollegare il connettore di alimentazione dal ...
