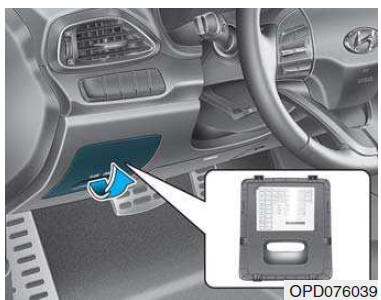

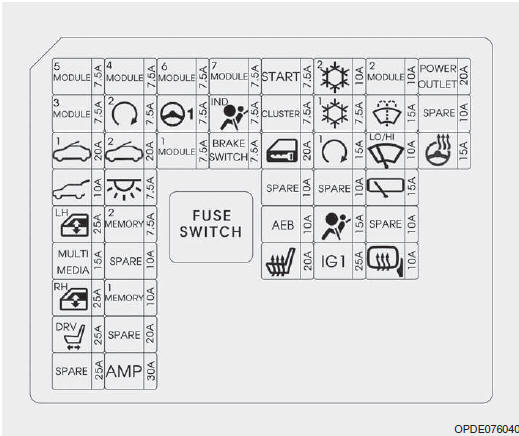

Pannello fusibili lato conducente

Pannello fusibili lato conducente

All'interno dei coperchi delle scatole fusibili/relè si trova l'etichetta che indica nome e capacità dei singoli fusibili/relè.

Informazioni Non tutte le scatole fusibili descritte in questo manuale potrebbero essere presenti su questo veicolo. I presente manuale è aggiornato al momento della stampa. Per il controllo della scatola fusibili del veicolo, fare riferimento all'etichetta applicata sulla scatola.

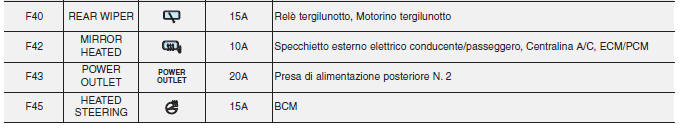

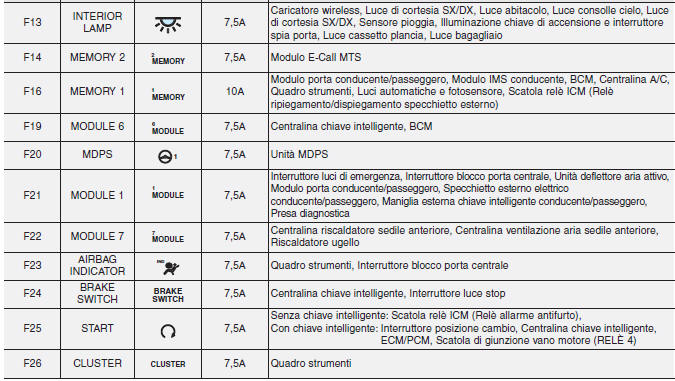

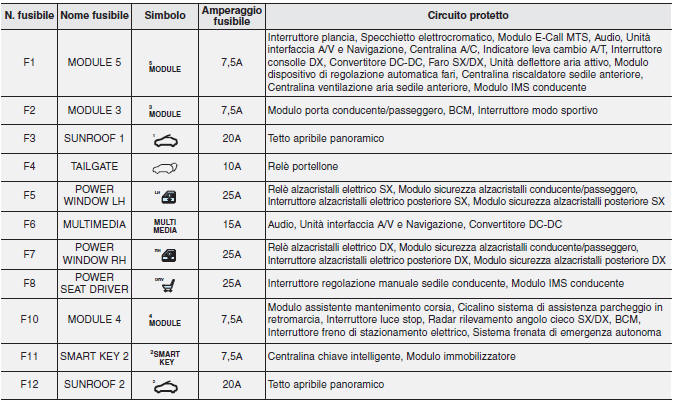

Pannello fusibili lato conducente

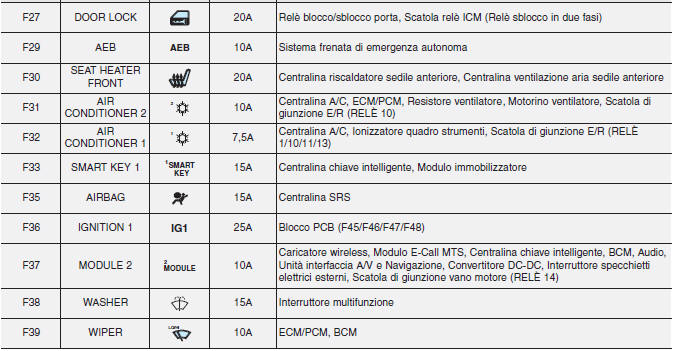

Pannello fusibili lato guida

Pannello fusibili lato guida

Pannello fusibili lato guida

Pannello fusibili lato guida

Pannello fusibili lato guida

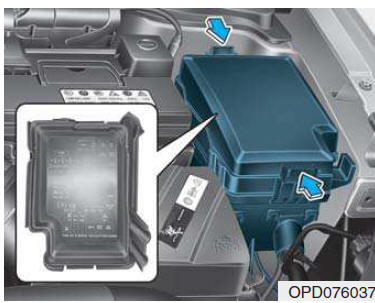

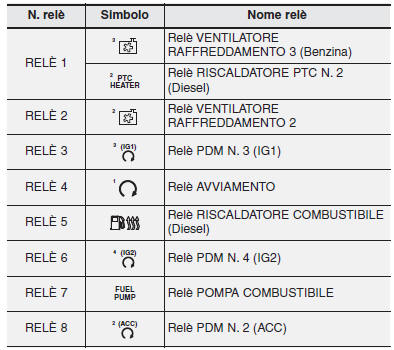

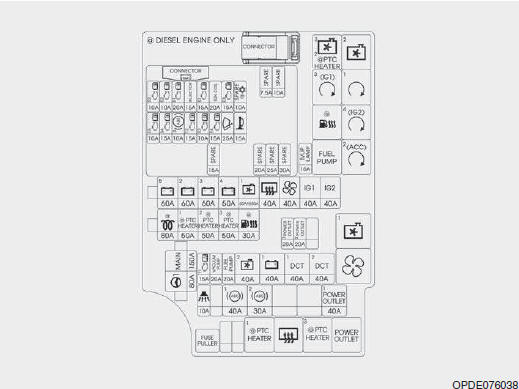

Scatola fusibili vano motore

Scatola fusibili vano motore

All'interno dei coperchi delle scatole fusibili/relè si trova l'etichetta che indica nome e capacità dei singoli fusibili/relè.

Informazioni Non tutte le scatole fusibili descritte in questo manuale potrebbero essere presenti su questo veicolo. I presente manuale è aggiornato al momento della stampa. Per il controllo della scatola fusibili del veicolo, fare riferimento all'etichetta applicata sulla scatola.

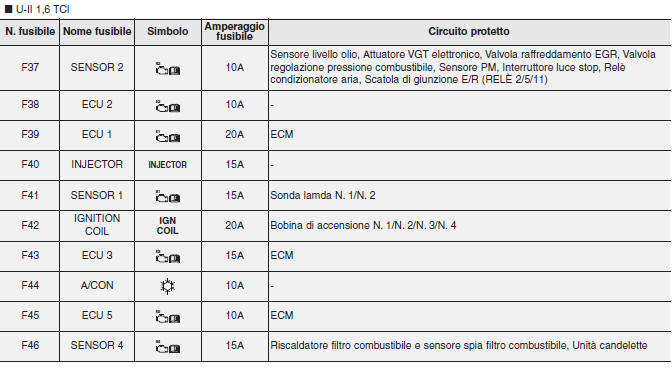

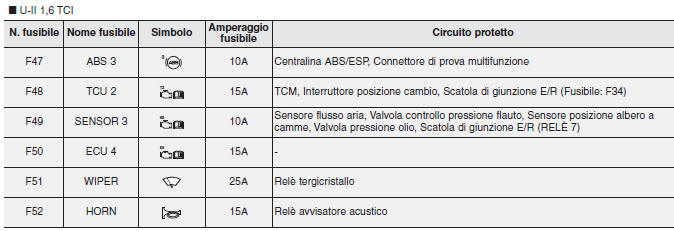

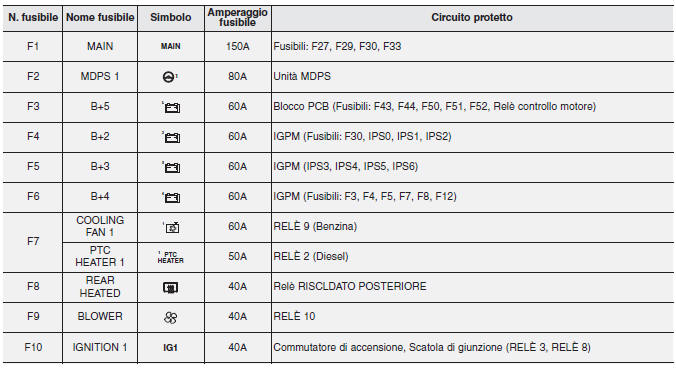

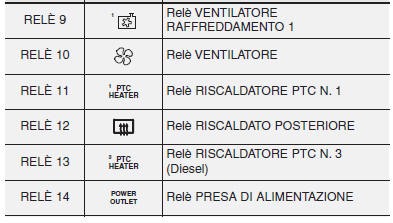

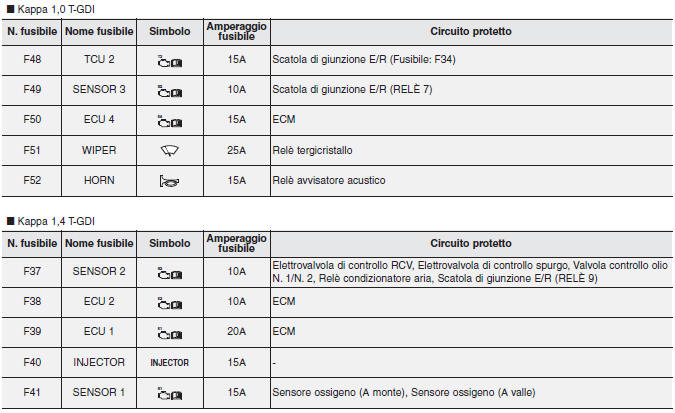

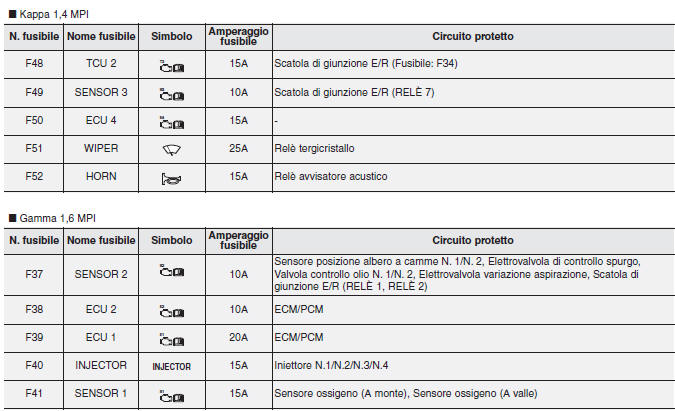

Scatola fusibili vano motore

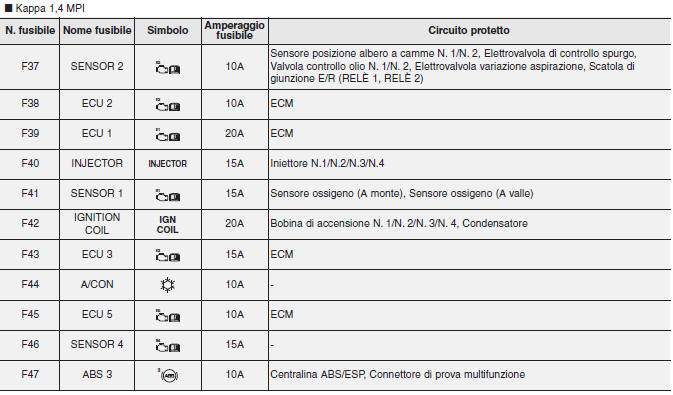

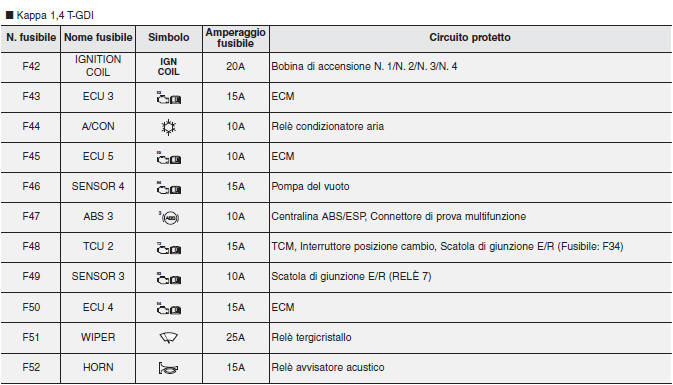

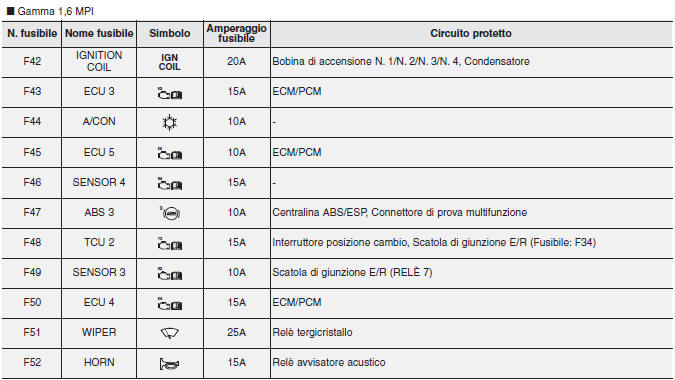

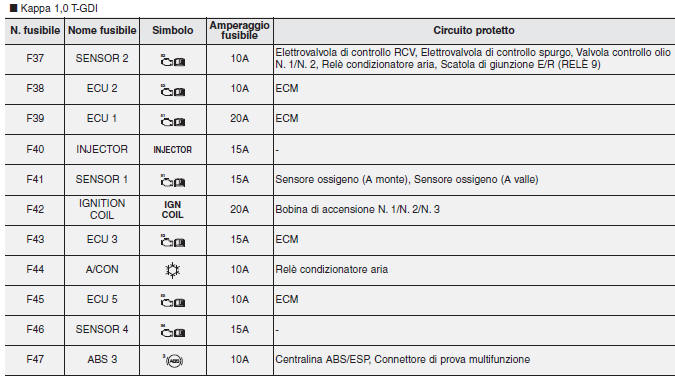

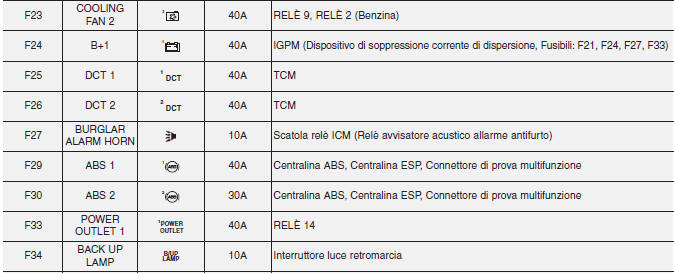

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

Pannello fusibili vano motore

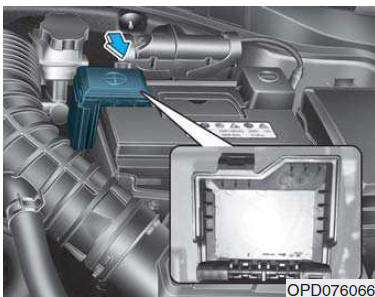

Pannello fusibili vano motore (Coperchio terminale batteria)

Pannello fusibili vano motore

All'interno dei coperchio scatola fusibili/relè si trova l'etichetta dei fusibili/relè indicante nome e capacità di ogni fusibile/relè.

Informazioni Non tutte le descrizioni dei pannelli fusibili riportate in questo manuale sono necessariamente applicabili al vostro veicolo; le informazioni sono aggiornate alla data di stampa.

Quando s'ispeziona la scatola fusibili del vostro veicolo, fare riferimento all'etichetta della scatola fusibili.

Pannello fusibili vano motore

NOTA  Dopo aver controllato il pannello fusibili nel vano motore, installare saldamente il coperchio. Se non è saldamente agganciato potrebbero verificarsi guasti elettrici da infiltrazione d'acqua.
