Fiat Bravo: Plafoniere

PLAFONIERA ANTERIORE CON LUCI SPOT

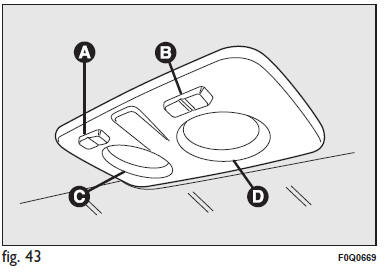

L’interruttore A accende/spegne le lampade della plafoniera fig. 43.

Con interruttore A in posizione centrale, le lampade C e D si accendono/spengono all’apertura/chiusura delle porte anteriori.

Con interruttore A premuto a sinistra, le lampade C e D rimangono sempre spente. Con interruttore A premuto a destra, le lampade C e D rimangono sempre accese.

L’accensione/spegnimento delle luci è progressivo.

L’interruttore B svolge la funzione spot; a plafoniera spenta, accende singolarmente:

• la lampada C se premuto a sinistra;
• la lampada D se premuto a destra.

AVVERTENZA Prima di scendere dalla vettura assicurarsi che entrambi gli interruttori siano in posizione centrale, chiudendo le porte le luci si spegneranno evitando in tal modo di scaricare la batteria. In ogni caso, se l’interruttore viene dimenticato in posizione sempre accesa, la plafoniera si spegne automaticamente dopo 15 minuti dallo spegnimento del motore.

Temporizzazione luci plafoniera Per rendere più agevole l’ingresso/uscita dalla vettura, in particolare di notte od in luoghi poco illuminati, sono a disposizione 2 logiche di temporizzazione.

Temporizzazione in ingresso vettura Le luci plafoniera si accendono secondo le seguenti modalità:

• per circa 10 secondi allo sblocco delle porte anteriori;
• per circa 3 minuti all’apertura di una delle porte laterali;
• per circa 10 secondi alla chiusura delle porte.

La temporizzazione si interrompe ruotando la chiave di avviamento in posizione MAR.

Temporizzazione in uscita vettura Dopo aver estratto la chiave dal dispositivo di avviamento le luci plafoniera si accendono secondo le seguenti modalità:

• entro 2 minuti dallo spegnimento del motore per un tempo pari a circa 10 secondi;
• all’apertura di una delle porte laterali per un tempo pari a circa 3 minuti;
• alla chiusura di una porta per un tempo pari a circa 10 secondi.
• in caso di intervento dell’interruttore blocco combustibile, rimangono accese per circa 15 minuti, dopodichè si spengono automaticamente.

Il blocco delle porte provoca invece lo spegnimento immediato delle luci (a meno dell’intervento dell’interruttore blocco combustibile).

PLAFONIERA POSTERIORE

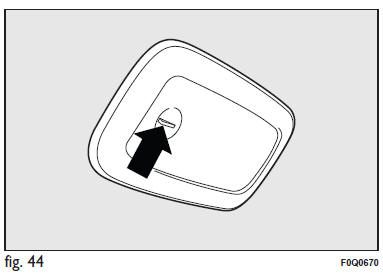

Versioni senza tetto apribile fig. 44 Su queste versioni sono presenti due plafoniere posteriori.

Per accendere/spegnere le luci premere in corrispondenza del punto indicato dalla freccia (segno + sul trasparente della plafoniera).

L’accensione delle plafoniere posteriori avviene anche in concomitanza degli eventi che determinano l’accensione della plafoniera anteriore.

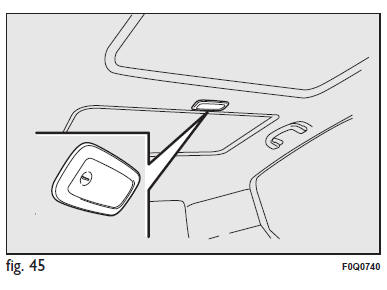

Versioni con tetto apribile fig. 45 Su queste versioni è presente solo una plafoniera posteriore.

Per accendere/spegnere le luci premere in corrispondenza del punto indicato dalla freccia (segno + sul trasparente della plafoniera).

L’accensione della plafoniera posteriore avviene anche in concomitanza degli eventi che determinano l’accensione della plafoniera anteriore.
