Ford Focus: Dimensioni barra di traino
Ford Focus / Ford Focus - Manuale del proprietario / Specifiche
tecniche / Dimensioni barra di traino

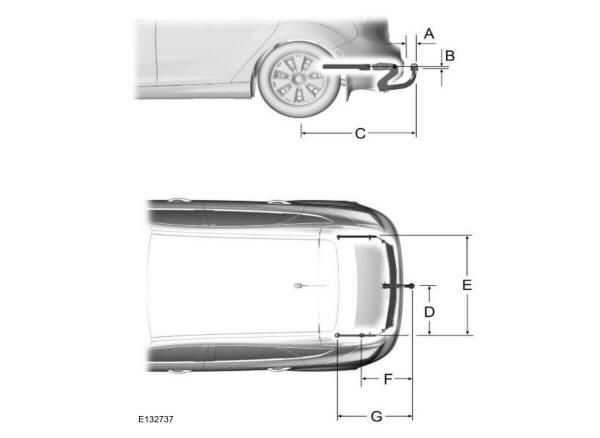

| Operazione | Descrizione | mm |
|---|---|---|
| A | Paraurti a centro della sfera della barra di traino. | 77-80 mm |
| B | Punto di fissaggio a centro della sfera della barra di traino. | 5 mm |
| C | Centro ruota a centro della sfera della barra di traino. | 1.068-1.071 mm |
| D | Centro della sfera della barra di traino a longherone. | 518 mm |
| E | Distanza tra longheroni. | 1.037 mm |
| F | Centro della sfera della barra di traino a centro del primo punto di fissaggio. | 450 mm |
| V | Centro della sfera della barra di traino a centro del secondo punto di fissaggio. | 750 mm |
5 porte
| Operazione | Descrizione | mm |
|---|---|---|
| A | Paraurti a centro della sfera della barra di traino. | 81-83 mm |
| B | Punto di fissaggio a centro della sfera della barra di traino. | 5 mm |
| C | Centro ruota a centro della sfera della barra di traino. | 896-898 mm |
| D | Centro della sfera della barra di traino a longherone. | 515 mm |
| E | Distanza tra longheroni. | 1.030 mm |
| F | Centro della sfera della barra di traino a centro del primo punto di fissaggio. | 396-398 mm |
| V | Centro della sfera della barra di traino a centro del secondo punto di fissaggio. | 696-698 mm |
Station wagon
| Operazione | Descrizione | mm |
|---|---|---|
| A | Paraurti a centro della sfera della barra di traino. | 81 mm |
| B | Punto di fissaggio a centro della sfera della barra di traino. | 5 mm |
| C | Centro ruota a centro della sfera della barra di traino. | 1.094 mm |
| D | Centro della sfera della barra di traino a longherone. | 586 mm |
| E | Distanza tra longheroni. | 1.172 mm |
| F | Centro della sfera della barra di traino a centro del primo punto di fissaggio. | 474 mm |
| V | Centro della sfera della barra di traino a centro del secondo punto di fissaggio. | 719 mm |
Carico verticale max.
| Modello: | kg |
|---|---|
| 4 porte 5 porte | 75 kg |
| Station wagon | 90 kg |
