Fiat Bravo: Sostituzione lampada interna

Per il tipo di lampada e relativa potenza, consultare il paragrafo "Sostituzione di una lampada".

PLAFONIERA ANTERIORE

Per sostituire la lampade, procedere come segue:

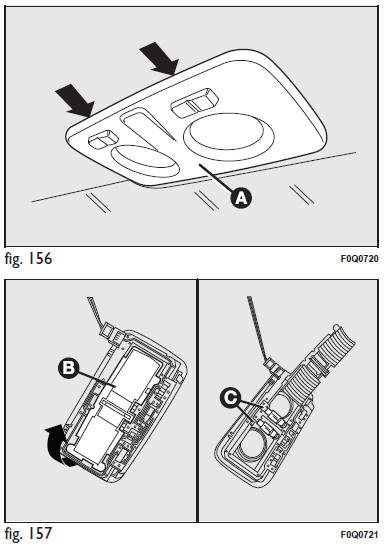

• agire nei punti indicati dalle frecce e rimuovere la plafoniera A fig. 156;
• prire lo sportellino di protezione B fig. 157;
• sostituire le lampade C svincolandole dai contatti laterali accertandosi che le nuove lampade risultino correttamente bloccate tra i contatti stessi;
• richiudere lo sportellino B fig. 157 e fissare la plafoniera A fig. 156 nel proprio alloggiamento accertandosi dell’avvenuto bloccaggio.

PLAFONIERA POSTERIORE

Versioni senza tetto apribile Per sostituire le lampade, procedere come segue:

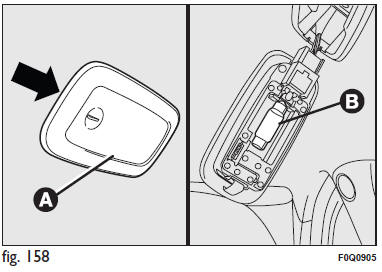

• agire nel punto indicato dalla freccia e rimuovere la plafoniera A fig. 158;

• sostituire la lampada B svincolandola dai contatti laterali accertandosi che le nuova lampada risulti correttamente bloccate tra i contatti stessi.

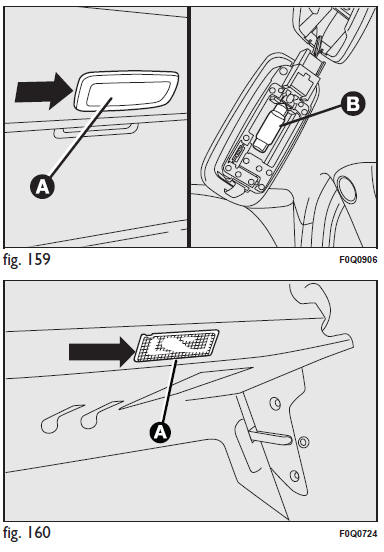

Versioni con tetto apribile Per sostituire le lampade, procedere come segue:

• agire nel punto indicato dalla freccia e rimuovere la plafoniera A fig. 159;
• sostituire la lampada B svincolandola dai contatti laterali accertandosi che le nuova lampada risulti correttamente bloccate tra i contatti stessi.

PLAFONIERA BAGAGLIAIO

Per sostituire la lampada, procedere come segue:

• aprire il bagagliaio;
• estrarre la plafoniera A fig. 160 facendo leva nel punto indicato dalla freccia;

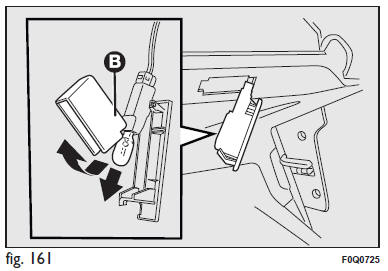

• aprire la protezione B fig. 161 e sostituire la lampada inserita a pressione;
• richiudere la protezione B sul trasparente;
• rimontare la plafoniera A inserendola nella sua corretta posizione prima da un lato e quindi premendo sull’altro lato fino ad avvertire lo scatto di bloccaggio.

PLAFONIERA CASSETTO PORTAOGGETTI

Per sostituire la lampade, procedere come segue:

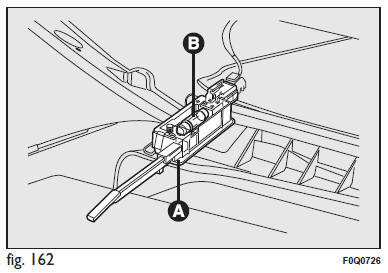

• aprire il cassetto portaoggetti, quindi estrarre la plafoniera A fig. 162;
• sostituire la lampada B svincolandola dai contatti laterali accertandosi che la nuova lampada risulti correttamente bloccata tra i contatti stessi.

PLAFONIERA SPECCHIETTO DI CORTESIA (per versioni/mercati, dove previsto)

Per sostituire la lampade, procedere come segue:

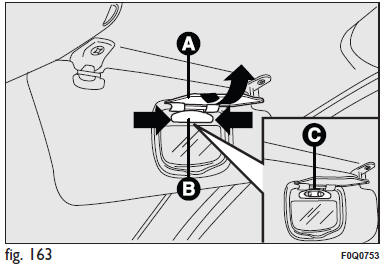

• aprire la copertura A fig. 163 dello specchietto;
• facendo leva nei punti indicati dalle frecce, estrarre la plafoniera B;
• sostituire la lampada C svincolandola dai contatti laterali, accertandosi che la nuova lampada risulti correttamente bloccata tra i contatti stessi.
