Fiat Bravo: Verifica dei livelli - Manutenzione e cura - Fiat Bravo - Manuale del proprietarioFiat Bravo: Verifica dei livelli

ATTENZIONE Non fumate mai durante interventi nel vano motore: potrebbero essere presenti gas e vapori infiammabili, con rischio di incendio.

ATTENZIONE Con motore caldo, operare con molta cautela all'interno del vano motore: pericolo di ustioni. Ricordarsi che, a motore caldo, l'elettroventilatore può mettersi in movimento: pericolo di lesioni.Attenzione a sciarpe, cravatte e capi di abbigliamento non aderenti: potrebbero essere trascinati dagli organi in movimento.

Attenzione, durante i rabbocchi, a non confondere i vari tipi di liquidi: sono tutti incompatibili fra di loro e si potrebbe danneggiare gravemente la vettura.

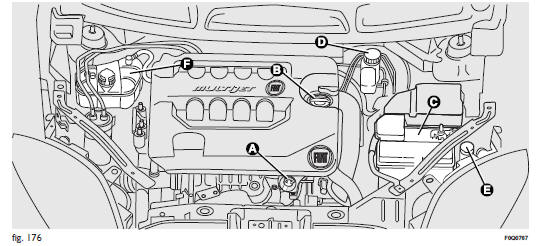

Versione1.6 Multijet

Versione1.6 Multijet

  1. Astina controllo livello olio motore
  2. Tappo/Riempimento olio motore
  3. Batteria
  4. Liquido freni
  5. liquido lavacristallo/lavalunotto/lavafari
  6. Liquido di raffreddamento motore

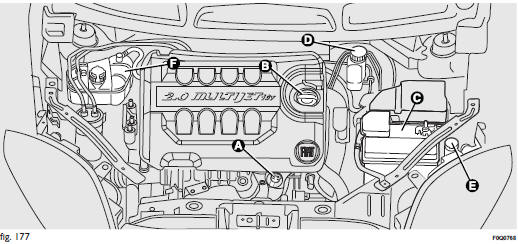

Versione 2.0 Multijet (per versioni/mercati, dove previsto)

Versione 2.0 Multijet

  1. Astina controllo livello olio motore
  2. Tappo/Riempimento olio motore
  3. Batteria
  4. Liquido freni E. liquido lavacristallo/lavalunotto/lavafari
  5. Liquido di raffreddamento motore

OLIO MOTORE

Controllo livello olio motore Il controllo del livello dell’olio deve essere effettuato, con vettura in piano, alcuni minuti (circa 5) dopo l’arresto del motore.

Estrarre l’astina A di controllo e pulirla, quindi reinserirla a fondo, estrarla e verificare che il livello sia compreso tra i limiti MIN e MAX ricavati sull’astina stessa.

L’intervallo tra i limiti MIN e MAX corrisponde a circa un litro d’olio.

Rabbocco olio motore Se il livello dell’olio è vicino o addirittura sotto il riferimento MIN aggiungere olio attraverso il bocchettone di riempimento B fino a raggiungere il riferimento MAX.

AVVERTENZA Qualora il livello olio motore, in seguito a regolare controllo, risultasse sopra al livello MAX, occorre rivolgersi alla Rete Assistenziale Fiat per il corretto ripristino del livello stesso.

AVVERTENZA Dopo aver aggiunto o sostituito l’olio, prima di verificarne il livello, fare girare il motore per alcuni secondi ed attendere qualche minuto dopo l’arresto.

Consumo olio motore Indicativamente il consumo massimo di olio motore è di 400 grammi ogni 1000 km.

Nel primo periodo d’uso della vettura il motore è in fase di assestamento, pertanto i consumi di olio motore possono essere considerati stabilizzati solo dopo aver percorso i primi 5.000 ÷ 6.000 km.

AVVERTENZA Il consumo dell’olio dipende dal modo di guida e dalle condizioni di impiego della vettura.

AVVERTENZA Non aggiungere olio con caratteristiche diverse da quelle dell’olio già esistente nel motore.

ATTENZIONE Con motore caldo, agite con molta cautela all’interno del vano motore: pericolo di ustioni. Ricordate che, a motore caldo, l’elettroventilatore può mettersi in movimento: pericolo di lesioni.Attenzione a sciarpe, cravatte e capi di abbigliamento non aderenti: potrebbero essere trascinati dagli organi in movimento.

L’olio motore usato e il filtro dell’olio sostituito contengono sostanze pericolose per l’ambiente. Per la sostituzione dell’olio e dei filtri consigliamo di rivolgersi alla Rete Assistenziale Fiat

LIQUIDO FRENI

Controllare che il liquido sia al livello massimo (il livello del liquido non deve comunque mai superare il riferimento MAX).

Se il livello del liquido nel serbatoio è insufficiente, svitare il tappo D (vedere le pagine precedenti) della vaschetta e versare il liquido descritto nel capitolo "Dati tecnici".

Nota Pulire accuratamente il tappo del serbatoio e la superficie circostante.

All'apertura del tappo prestare la massima attenzione affinché eventuali impurità non entrino nel serbatoio.

Per il rabbocco utilizzare, sempre, un imbuto con filtro integrato a maglia minore o uguale a 0,12 mm.

AVVERTENZA Il liquido freni assorbe l’umidità pertanto, se la vettura viene usata prevalentemente in zone ad alta percentuale di umidità atmosferica, il liquido deve essere sostituito più spesso di quanto indicato sul "Piano di Manutenzione Programmata".

Evitare che il liquido freni, altamente corrosivo, vada a contatto con le parti verniciate. Se dovesse succedere lavare immediatamente con acqua.

ATTENZIONE Il liquido freni è velenoso e altamente corrosivo. In caso di contatto accidentale lavare immediatamente le parti interessate con acqua e sapone neutro, quindi effettuare abbondanti risciacqui. In caso di ingestione rivolgersi immediatamente ad un medico

ATTENZIONE Il simbolo , presente sul contenitore, identifica i liquidi freno di tipo sintetico, distinguendoli da quelli di tipo minerale. Usare liquidi di tipo minerale danneggia irrimediabilmente le speciali guarnizioni in gomma dell'impianto di frenatura.

LIQUIDO LAVACRISTALLO/ LAVALUNOTTO/LAVAFARI

Se il livello è insufficiente sollevare il tappo E (vedere le pagine precedenti) della vaschetta e versare il liquido descritto nel capitolo "Dati tecnici".

ATTENZIONE Non viaggiare con il serbatoio del lavacristallo vuoto: l’azione del lavacristallo è fondamentale per migliorare la visibilità.Alcuni additivi commerciali per lavacristallo sono infiammabili. Il vano motore contiene parti calde che a contatto potrebbero innescare incendio.

LIQUIDO RAFFREDDAMENTO MOTORE

Il livello del liquido deve essere controllato a motore freddo e deve essere compreso tra i riferimenti MIN e MAX visibili sulla vaschetta.

Se il livello è insufficiente svitare il tappo F (vedere le pagine precedenti) della vaschetta e versare il liquido descritto nel capitolo "Dati tecnici".

L’impianto di raffreddamento motore utilizza fluido protettivo anticongelante PARAFLUUP. Per eventuali rabbocchi utilizzare fluido dello stesso tipo contenuto nell’impianto di raffreddamento. Il fluido PARAFLUUP non può essere miscelato con qualsiasi altro tipo di fluido. Se si dovesse verificare questa condizione evitare assolutamente di avviare il motore e contattare la Rete Assistenziale Fiat.

ATTENZIONE L’impianto di raffreddamento è pressurizzato. Sostituire eventualmente il tappo con uno di qualità e caratteristiche pari a quelle dell' originale, o l'efficienza dell'impianto potrebbe essere compromessa.

Con motore caldo, non togliere il tappo della vaschetta: pericolo di ustioni.

FILTRO ARIA/FILTRO ANTIPOLLINE/FILTRO GASOLIO

Per la sostituzione dei filtri rivolgersi alla Rete Assistenziale Fiat.
