Citroën C4: Fanali posteriori - Sostituzione di una lampadina - In caso di panne - Citroën C4 - Manuale del proprietarioCitroën C4: Fanali posteriori

Fanali posteriori

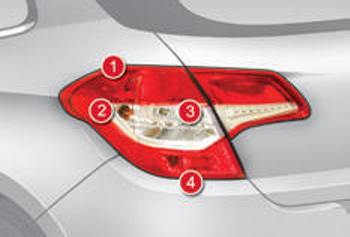

Modello con fari classici (tipo 1)

  1.  Luci di stop / di posizione (P21/5 W).
  2.  Indicatori di direzione (PY21W ambra).
  3.  Fanalini di retromarcia (P21W).
  4.  Fanalini fendinebbia (P21W).
Le lampadine di color ambra, come gli indicatori di direzione, devono essere sostituite con lampadine di caratteristiche e colori identici.

I fanali, situati sullo sportello del bagagliaio, sono elementi finti ed hanno un ruolo puramente estetico.

Fanali posteriori

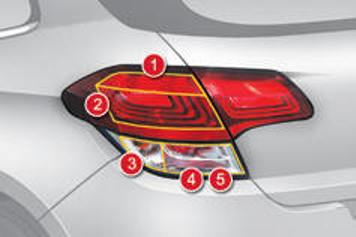

Modello con fari 3D (tipo 2)

  1.  Luci di stop (P21W).
  2.  Luci di posizione (R10W).
  3.  Indicatori di direzione (PY21W ambra).
  4.  Fari fendinebbia, lato sinistro (P21W).
  5.  Fanalini di retromarcia, lato destro (P21W).

Fanali posteriori

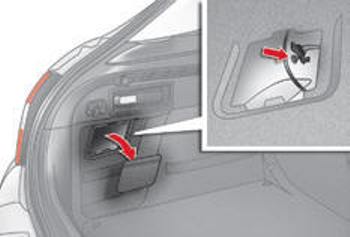

Accesso ai fanali posteriori

Procurarsi un cacciavite piatto e una chiave a bussola da 10 mm.

Queste quattro lampadine si sostituiscono dall'esterno del bagagliaio:

Fanali posteriori

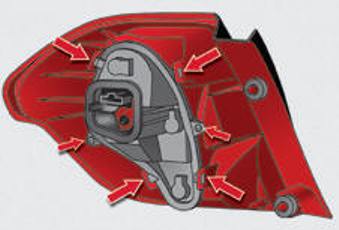

Sostituzione dei fanali posteriori (tipo 1)

Dopo aver smontato il gruppo ottico, effettuare le seguenti operazioni per sostituire la lampadina difettosa :

Fanali posteriori

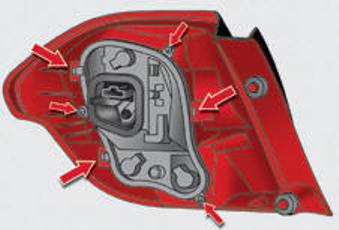

Sostituzione dei fanalini posteriori (tipo 2)

Dopo aver smontato il gruppo otticp effettuare le seguenti operazioni per sostituire la lampadina difettosa :

Per il rimontaggio, eseguire queste operazioni in senso inverso.

Prestare attenzione ad inserire il blocco nelle sue guide rimanendo nell'asse del veicolo.

Stringere quanto basta per garantire la tenuta, ma senza forzare, per non danneggiare il blocco.

Fanali posteriori

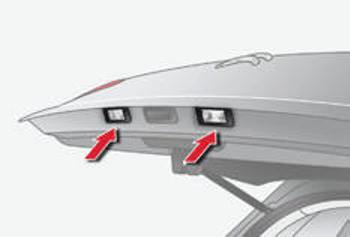

Sostituzione delle luci della targa (W5W)

Per facilitare lo smontaggio, realizzare questa procedura con lo sportello del bagagliaio semiaperto.

Per il rimontaggio, premere l'elemento protettivo per agganciarlo.

Fanali posteriori

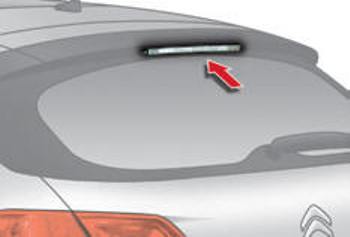

Sostituzione della terza luce di stop (LED)

Per sostituire questo tipo di fanalino a diodi elettroluminescenti rivolgersi alla rete CITROËN o un riparatore qualificato.
