Hyundai i30: Sostituzione spazzole

Quando i tergicristalli non puliscono più in modo adeguato, è possibile che le spazzole siano usurate o rotte, e debbano essere sostituite.

NOTA  Per prevenire danni ai bracci dei tergicristalli o ad altri componenti, non tentare di muovere manualmente i tergicristalli.

NOTA  L'uso di una spazzola tergicristalli non specifica può causare malfunzionamenti ed avarie.

NOTA Onde evitare danni al cofano e ai bracci tergicristallo, i bracci tergicristallo devono essere sollevati solo quando in posizione di finecorsa superiore. Portare sempre i bracci tergicristallo sul parabrezza prima di avviare il veicolo.

Spazzola tergiparabrezza

Per rimuovere una spazzola del tergicristallo, seguire la procedura indicata per il sollevamento del braccio tergicristallo.

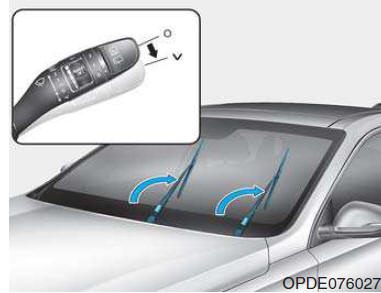

Spegnere il motore, smistare l'interruttore tergicristallo nella posizione di singolo ciclo tergi (V) entro 20 secondi e tenere azionato l'interruttore finché la braccio tergicristallo non raggiunge la posizione di fine corsa superiore.

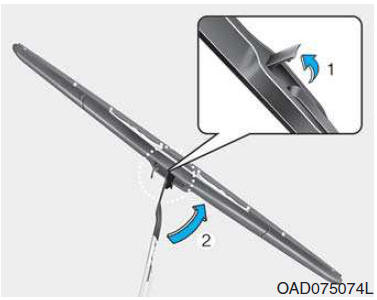

1. Sollevare il fermaglio spazzola tergicristallo (1). Sollevare quindi la spazzola tergicristallo (2).

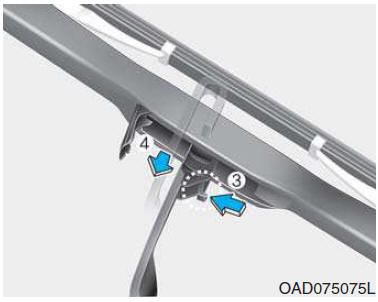

2. Tenendo premuto il blocco (3), tirare in giù la spazzola tergicristallo (4).

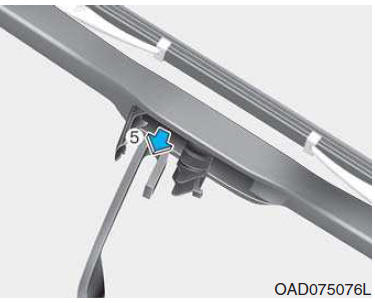

3. Rimuovere la spazzola tergicristallo dal braccio tergicristallo (5).
4. Installare il gruppo spazzola tergicristallo nuovo procedendo in ordine inverso rispetto alla rimozione.
5. Riportare il braccio tergicristallo sul parabrezza.

Sostituzione spazzola tergilunotto

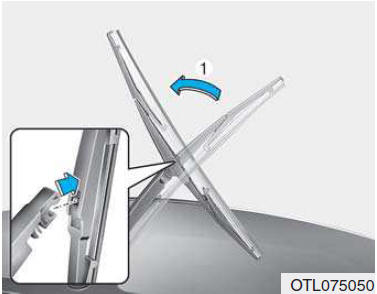

1. Sollevare il braccio del tergicristallo e sfilare la spazzola.

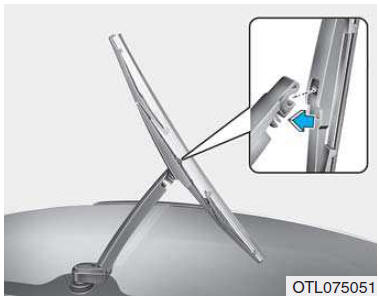

2. Installare la nuova spazzola inserendo la parte centrale nell'asola del braccio del tergicristallo finchè questa non scatta in posizione.
3. Tirare leggermente la spazzola per verificare che sia installata saldamente.

Per prevenire danni ai bracci dei tergicristalli o ad altri componenti, si consiglia di far sostituire le spazzole da un concessionario autorizzato HYUNDAI.
