Hyundai i30: Sostituzione lampadina gruppo ottico posteriore - Lampadine luci - Manutenzione - Hyundai i30 - Manuale del proprietarioHyundai i30: Sostituzione lampadina gruppo ottico posteriore

Hyundai i30 / Hyundai i30 - Manuale del proprietario / Manutenzione / Lampadine luci / Sostituzione lampadina gruppo ottico posteriore

Tipo A

Sostituzione lampadina gruppo ottico posteriore

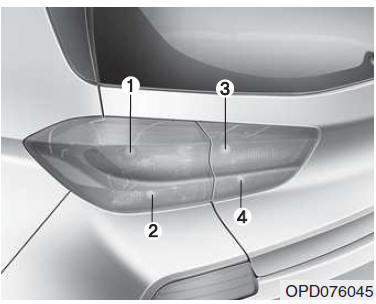

  1. Stop/Luce di coda
  2. Indicatore di direzione
  3. Luce di coda
  4. Luce di retromarcia

Sostituzione lampadina gruppo ottico posteriore

Luce stop/di coda e Indicatore di direzione

Sostituzione lampadina gruppo ottico posteriore

  1. Spegnere il motore.
  2. Aprire il portellone.

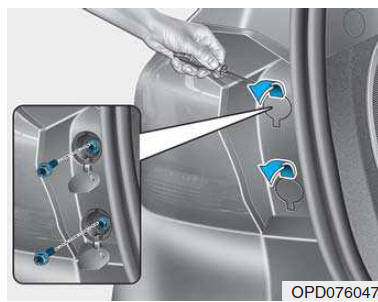

  3. Aprire i coperchi delle viti di ritenuta gruppo luce.
  4. Allentare le viti di ritenuta gruppo luce con un cacciavite a croce.

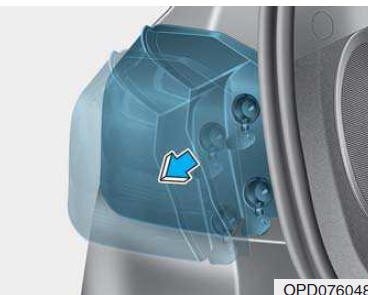

  5. Rimuovere il gruppo ottico posteriore dalla carrozzeria del veicolo.

Sostituzione lampadina gruppo ottico posteriore

  1. Rimuovere il portalampada dal gruppo ruotando il portalampada in senso antiorario finché le linguette del portalampada non si allineano con gli incavi del gruppo.
  2. Rimuovere la lampadina dal portalampada premendola e ruotandola in senso antiorario finché le linguette della lampadina non si allineano con gli incavi del portalampada. Estrarre la lampadina dal portalampada.
  3. Installare una lampadina nuova inserendola nel portalampada e ruotandola finché non si blocca in posizione.
  4. Installare il portalampada nel gruppo allineando le linguette del portalampada con gli incavi del gruppo. Spingere il portalampada nel gruppo e ruotare il portalampada in senso orario.
  5. Reinstallare il gruppo luce sulla carrozzeria del veicolo.

Sostituzione lampadina gruppo ottico posteriore

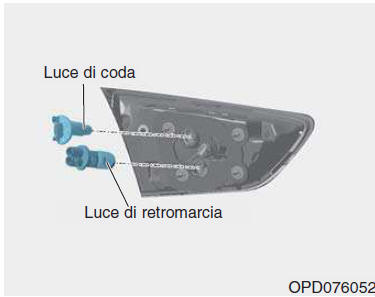

Luce di coda e luce di retromarcia

  1. Spegnere il motore.
  2. Aprire il portellone.
  3. Rimuovere il coperchio di servizio usando un cacciavite a lama.

Sostituzione lampadina gruppo ottico posteriore

  1. Rimuovere il portalampada dal gruppo ruotando il portalampada in senso antiorario finché le linguette del portalampada non si allineano con gli incavi del gruppo.
  2. Rimuovere la lampadina estraendola dritta.
  3. Installare una lampadina nuova inserendola nel portalampada e ruotandola finché non si blocca in posizione.
  4. Installare il portalampada nel gruppo allineando le linguette del portalampada con gli incavi del gruppo. Spingere il portalampada nel gruppo e ruotare il portalampada in senso orario.
  5. Installare di nuovo il coperchio di accesso.

Tipo B

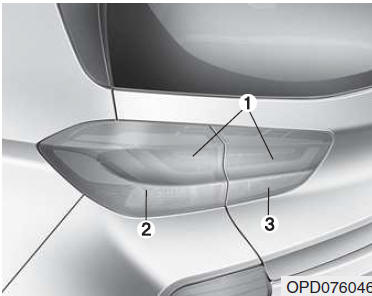

Sostituzione lampadina gruppo ottico posteriore

  1. Stop/Luce di coda
  2. Indicatore di direzione
  3. Luce di retromarcia

Stop/Luce di coda Se la luce a LED non funziona, far controllare il veicolo da un concessionario autorizzato HYUNDAI.

Sostituzione lampadina gruppo ottico posteriore

Indicatore di direzione

  1. Spegnere il motore.
  2. Aprire il portellone.

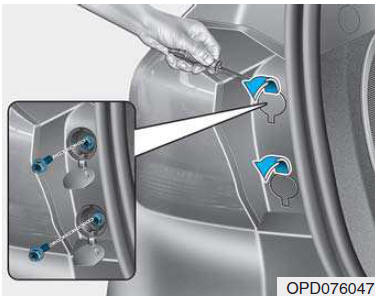

  3. Aprire i coperchi delle viti di ritenuta gruppo luce.
  4. Allentare le viti di ritenuta gruppo luce con un cacciavite a croce.

Sostituzione lampadina gruppo ottico posteriore

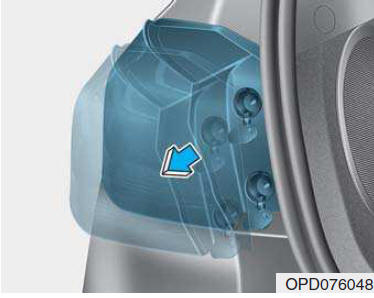

5. Rimuovere il gruppo ottico posteriore dalla carrozzeria del veicolo.

Sostituzione lampadina gruppo ottico posteriore

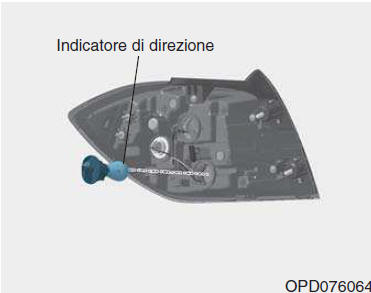

  1. Rimuovere il portalampada dal gruppo ruotando il portalampada in senso antiorario finché le linguette del portalampada non si allineano con gli incavi del gruppo.
  2. Rimuovere la lampadina dal portalampada premendola e ruotandola in senso antiorario finché le linguette della lampadina non si allineano con gli incavi del portalampada. Estrarre la lampadina dal portalampada.
  3. Installare una lampadina nuova inserendola nel portalampada e ruotandola finché non si blocca in posizione.
  4. Installare il portalampada nel gruppo allineando le linguette del portalampada con gli incavi del gruppo. Spingere il portalampada nel gruppo e ruotare il portalampada in senso orario.
  5. Reinstallare il gruppo luce sulla carrozzeria del veicolo.

Sostituzione lampadina gruppo ottico posteriore

Luce di retromarcia

  1. Spegnere il motore.
  2. Aprire il portellone.

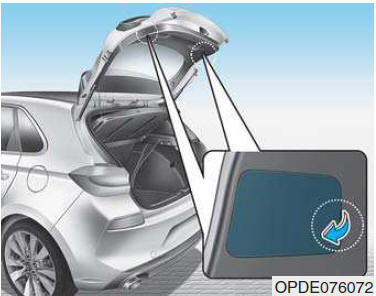

  3. Rimuovere il coperchio di servizio usando un cacciavite a lama.

Sostituzione lampadina gruppo ottico posteriore

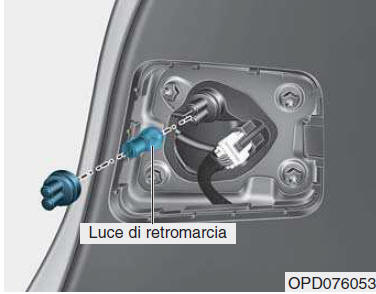

  1. Rimuovere la lampadina estraendola dritta.
  2. Installare una lampadina nuova inserendola nel portalampada e ruotandola finché non si blocca in posizione.
  3. Installare il portalampada nel gruppo allineando le linguette del portalampada con gli incavi del gruppo. Spingere il portalampada nel gruppo e ruotare il portalampada in senso orario.
  4. Reinstallare il coperchio di servizio spingendo dentro la vite.
