Ford Focus: Distacco veloce del braccio della sfera di traino

Non sbloccare o staccare il braccio della sfera di traino se il rimorchio è agganciato.

1. Smontare il cappuccio protettivo. Inserire la chiave e ruotarla in senso antiorario per sbloccare la manopola.

1. Tenere fermo il gancio di traino. Tirare la manopola verso l'esterno e ruotarla in senso orario fino all'arresto.

1. Rimuovere il braccio della sfera di traino tirandolo verso il basso.

1. Far scattare la manopola.

1. Inserire il tappo di chiusura.

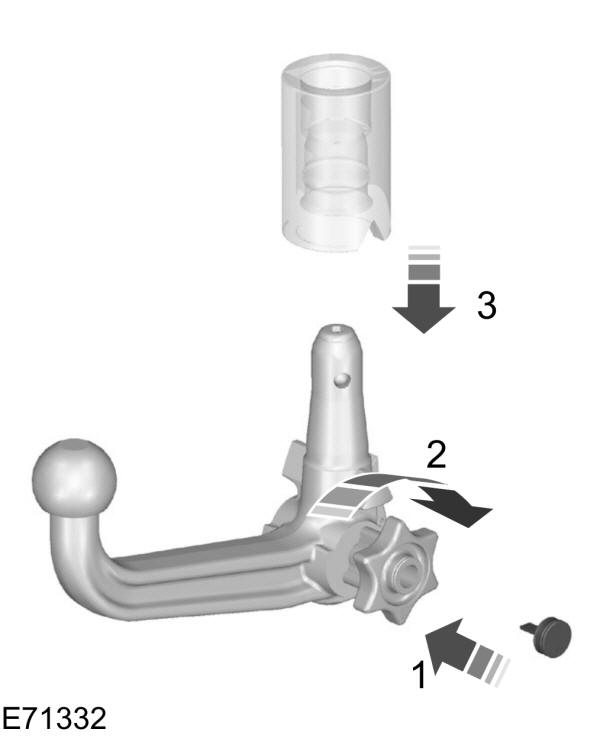

Attacco veloce del braccio della sfera di traino

Così come può essere smontato velocemente, il braccio della sfera di traino può essere rimontato altrettanto velocemente.

1. Rimuovere il tappo di chiusura e inserire completamente il braccio della sfera di traino finché non si innesta.

Nota:  Non mettere la mano accanto alla manopola.

Nota:  Il contrassegno verde sulla manopola deve allinearsi con il punto bianco sul braccio della sfera di traino.

1. Inserire la chiave e ruotarla in senso orario per bloccare la manopola.

1. Inserire il tappo protettivo spingendolo a fondo.

Linee guida relative al braccio della sfera di traino

• Sono disponibili chiavi di scorta. Si consiglia di registrare il numero della chiave sul cilindretto della serratura.
• Tenere il sistema pulito. Lubrificare regolarmente cuscinetti, superfici di scorrimento e sfere di bloccaggio utilizzando olio o grasso privo di resina. Lubrificare la serratura utilizzando della grafite.
• Staccare lo spinotto del cavo di rimorchio dal relativo connettore quando il braccio non è in uso. In caso contrario, il connettore potrebbe corrodersi. Pulire regolarmente il connettore del cavo di traino e assicurarsi che il suo coperchio sia completamente chiuso.
• Se si utilizza una lancia ad alta pressione per lavare il veicolo, staccare lo spinotto del cavo di rimorchio. Non indirizzare il getto d'acqua direttamente sul connettore del cavo di rimorchio. Si consiglia di staccare il braccio della sfera di traino prima di lavare il veicolo.
