Fiat Bravo: Alzacristalli elettrici

Sono provvisti di un sistema di sicurezza in grado di riconosce l’eventuale presenza di un ostacolo durante il movimento in chiusura del cristallo; al verificarsi di questo evento il sistema interrompe ed inverte immediatamente la corsa del cristallo.

AVVERTENZA Nel caso venisse attivata la funzione antischiacciamento per 5 volte nello spazio di 1 minuto, il sistema entra automaticamente in modalità "recovery" (autoprotezione). Questa condizione è evidenziata dalla risalita a scatti del cristallo in fase di chiusura.

In questo caso occorre effettuare la procedura di ripristino del sistema procedendo nel seguente modo:

• effettuare l’apertura dei cristalli; oppure
• ruotare la chiave di avviamento in posizione STOP e successivamente in MAR.

Se non sono presenti anomalie il cristallo riprende automaticamente il suo normale funzionamento.

AVVERTENZA Con chiave di avviamento in posizione STOP od estratta, gli alzacristalli rimangono attivi per la durata di circa 2 minuti e si disattivano immediatamente all’apertura di una delle porte.

ATTENZIONE Il sistema è conforme alla normativa 2000/4/CE destinata alla protezione degli occupanti che si sporgono dall’interno della vettura.

AVVERTENZA Su alcune versioni premendo il pulsante della chiave con telecomando per più di 2 secondi avviene l’apertura dei cristalli, mentre premendo il pulsante per più di 2 secondi avviene la chiusura dei cristalli.

COMANDI

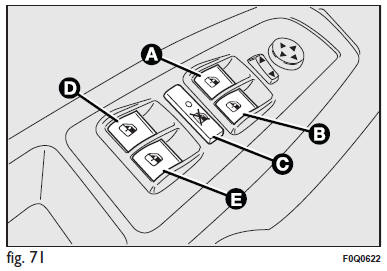

Porta anteriore lato guida fig. 71 Sulla mostrina del pannello porta lato guida sono ubicati i pulsanti che comandano, con chiave di avviamento in posizione MAR:

1. apertura/chiusura cristallo anteriore sinistro; funzionamento "continuo automatico" in fase di apertura/chiusura del cristallo;
2. apertura/chiusura cristallo anteriore destro; funzionamento "continuo automatico" in fase di apertura/chiusura del cristallo;
3. abilitazione/esclusione dei comandi alzacristalli delle porte posteriori;
4. apertura/chiusura cristallo posteriore sinistro (per versioni/mercati, dove previsto); funzionamento "continuo automatico" in fase di apertura e chiusura del cristallo;
5. apertura/chiusura cristallo posteriore destro (per versioni/mercati, dove previsto); funzionamento "continuo automatico" in fase di apertura e chiusura del cristallo.

Apertura cristalli Premere i pulsanti per aprire/chiudere il cristallo desiderato.

Premendo brevemente uno dei due pulsanti si ha la corsa "a scatti" del cristallo, mentre esercitando una pressione prolungata si attiva l’azionamento "continuo automatico".

Il cristallo si arresta nella posizione voluta premendo nuovamente il relativo pulsante di comando.

Chiusura cristalli Sollevare i pulsanti per chiudere il cristallo desiderato.

La fase di chiusura del cristallo avviene secondo le stesse logiche descritte per la fase di apertura.

ATTENZIONE L’uso improprio degli alzacristalli elettrici può essere pericoloso. Prima e durante l’azionamento, accertarsi sempre che i passeggeri non siano esposti al rischio di lesioni provocate sia direttamente dai vetri in movimento, sia da oggetti personali trascinati o urtati dagli stessi. Scendendo dalla vettura, togliere sempre la chiave d’avviamento per evitare che gli alzacristalli elettrici, azionati inavvertitamente, costituiscano un pericolo per chi rimane a bordo.

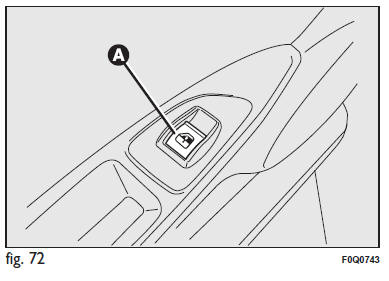

Porta anteriore lato passeggero/porte posteriori Sulla mostrina del pannello porta anteriore lato passeggero e, su alcune versioni sulle porte posteriori, sono presenti i pulsanti A fig. 72 per il comando del relativo cristallo.

INIZIALIZZAZIONE SISTEMA ALZACRISTALLI

In seguito ad un eventuale scollegamento della batteria od all’interruzione del fusibile di protezione, è necessario inizializzare nuovamente il funzionamento del sistema.

Per effettuare l'inizializzazione degli alzacristalli procedere come segue:

• portare il cristallo da inizializzare in posizione fine corsa superiore in funzionamento manuale;
• una volta raggiunto il fine corsa superiore continuare a tenere azionato il comando di salita per almeno 1 secondo.

ALZACRISTALLI MANUALI POSTERIORI (per versioni/mercati, dove previsto)

Per aprire/chiudere il cristallo agire sulla relativa manovella di azionamento.
