Citroën C4: Pre-equipaggiamento audio - Informazioni pratiche - Citroën C4 - Manuale del proprietarioCitroën C4: Pre-equipaggiamento audio

La vettura è disposta all'origine di un pre-equipaggiamento audio:

Prima di installare un'autoradio o degli altoparlanti sul veicolo, consultare la rete CITROËN o un riparatore qualificato per procurarsi il fascio elettrico adatto.

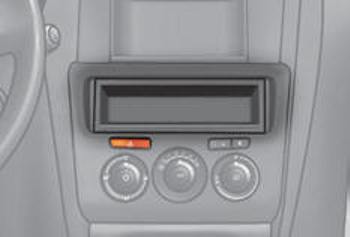

Montaggio di un'autoradio

Montaggio di un'autoradio

L'autoradio è montata al posto del vano portaoggetti, situato al di sopra del frontalino di comando del sistema di riscaldamento/aria condizionata.

Si accede al cavo coassiale dell'antenna e ai due connettori a 8 vie.

Consultare il libretto istruzioni dell'autoradio.

Montaggio degli altoparlanti

È possibile montare:

Collegamento dei connettori

Connettore 8 vie (A)

A1: -

A2: -

A3: -

A4: -

A5: -

A6: (+) Dopo il contatto (in questo caso, l'autoradio funziona solo con il contatto inserito)

A7: (+) Permanente

A8: Massa

Connettore 8 vie (B)

B1: (+) Altoparlante posteriore destro

B2: (-) Altoparlante posteriore destro

B3: (+) Altoparlante anteriore destro e tweeter

B4: (-) Altoparlante anteriore destro e tweeter

B5: (+) Altoparlante anteriore sinistro e tweeter

B6: (-) Altoparlante anteriore sinistro e tweeter

B7: (+) Altoparlante posteriore sinistro

B8: (-) Altoparlante posteriore sinistro

Non utilizzare mai un altro filo per collegare il (+) dell'autoradio (rischio di scaricare la batteria).
