Citroën C4: Fari anteriori

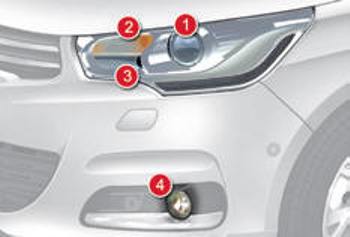

Modello con fari allo xeno e fari direzionali

1. Fari anabbaglianti/abbaglianti direzionali (D1S).
2. Indicatori di direzione (PY21W ambra).
3. Fari diurni/luci di posizione (P21/5W XL).
4. Fari fendinebbia (H11).

Rischio di folgorazione La sostituzione di una lampada allo xeno (D1S) deve essere effettuata dalla rete CITROËN o da un riparatore qualificato.

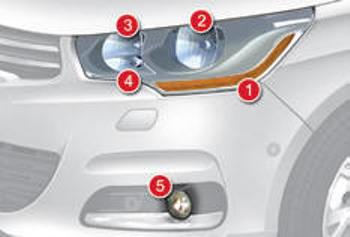

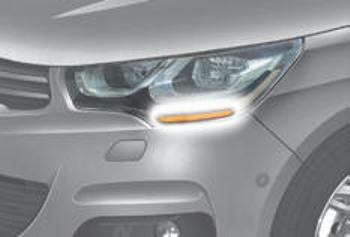

Modello con fari alogeni (tipo 1)

1.  Indicatori di direzione (H21 bianco).
2.  Fari anabbaglianti (H7).
3.  Fari abbaglianti (H1).
4.  Fari diurni / luci di posizione (P 21/5W XL).
5.  Fari fendinebbia (H11).

Con le lampade a dentini di tipo H1, H7... rispettare il loro posizionamento per garantire la migliore qualità d'illuminazione.

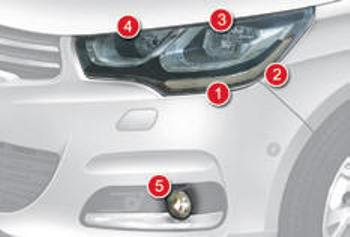

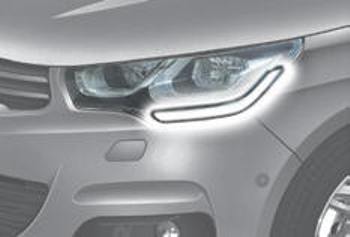

Modello con fari alogeni e connotazione luminosa a LED* (tipo 2)

1.  Indicatori di direzione (LED).
2.  Fari diurni / luci di posizione (LED).
3.  Fari anabbaglianti (H7).
4.  Fari abbaglianti (H7).
5.  Fari fendinebbia (H11).

Con le lampade a dentini di tipo H1, H7... rispettare il loro posizionamento per garantire la migliore qualità d'illuminazione.

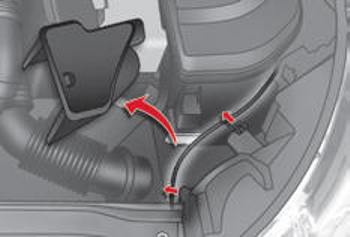

Accesso alle lampade

In funzione delle motorizzazioni e solamente sul lato sinistro, occorre preventivamente realizzare le operazioni seguenti per accedere ai coperchi di protezione delle lampade.

• Rimuovere il deflettore dell'aria sganciandolo all'altezza delle sue tre basi d'appoggio.
• Sganciare il cavo di comando d'apertura del cofano motore all'altezza dei suoi due fissaggi.
• Spostare il cavo verso il basso.

Dopo la sostituzione della lampada interessata, ricordarsi di ricollocare tutto (cavo e deflettore dell'aria).

Sostituzione degli indicatori di direzione

Un lampeggiamento più veloce della spia dell'indicatore di direzione (destro o sinistro) indica l'anomalia di una delle lampade del lato corrispondente.

Modello con fari alogeni (tipo 1)

• Ruotare di un quarto di giro il porta lampada ed estrarlo.
• Estrarre la lampada tirandola e sostituirla.

Per il rimontaggio, eseguire queste operazioni nella sequenza contraria.

Modello con fari alogeni (tipo 2)

Per sostituire questo tipo di fari a diodi elettroluminescenti, rivolgersi alla rete CITROËN o a riparatore qualificato.

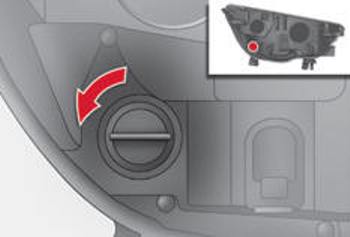

Modello con fari allo xeno

• Rimuovere il coperchio di protezione tirando la linguetta.
• Ruotare la lampada di un quarto di giro e rimuoverla.
• Ruotare la lampada di un quarto di giro e sostituirla.

Per il rimontaggio, effettuare queste operazioni in senso inverso.

Le lampade color ambra, come gli indicatori di direzione, devono essere sostituite con lampade di uguali caratteristiche e colore.

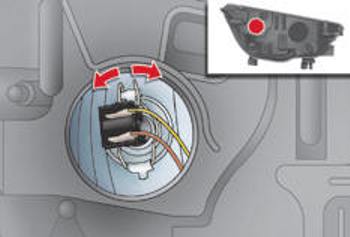

Sostituzione delle lampade dei fari anabbaglianti (su modello con fari alogeni)

• Togliere il coperchio di protezione tirando la linguetta.
• Scollegare il connettore.
• Spostare le molle per staccare la lampada.
• Estrarre la lampada e sostituirla.

Per il rimontaggio, eseguire queste operazioni in senso inverso.

Al rimontaggio chiudere accuratamente il coperchio di protezione per garantire la tenuta ermetica del faro.

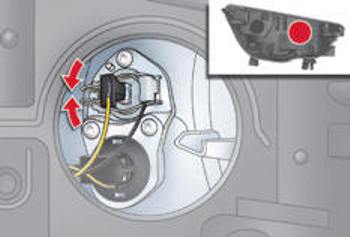

Sostituzione delle lampade dei fari abbaglianti (su modello con fari alogeni tipo 1)

• Togliere il coperchio di protezione tirando la linguetta.
• Scollegare il connettore.
• Stringere le molle per staccare la lampada.
• Estrarre la lampada e sostituirla.

Per il rimontaggio, eseguire queste operazioni in senso inverso.

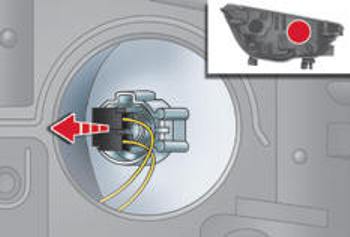

Sostituzione delle lampade fari abbaglianti (su modello con fari alogeni di tipo 2)

• Togliere il coperchio di protezione tirando la linguetta.
• Scollegare il connettore.
• Estrarre la lampada e sostituirla.

Per il rimontaggio, eseguire le operazioni in senso inverso.

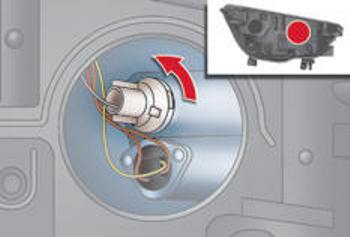

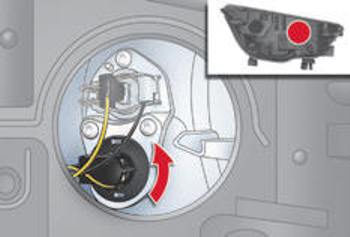

Sostituzione dei fari diurni / luci di posizione (su modello con fari allo xeno o alogeni tipo 1)

• Togliere il coperchio di protezione tirando la linguetta.
• Scollegare il connettore.
• Ruotare di un quarto di giro il portalampada ed estrarlo.
• Estrarre la lampada e sostituirla.

Per il rimontaggio, eseguire queste operazioni in senso inverso.

Sostituzione dei fari diurni / luci di posizione (su modello con fari allo xeno o alogeni tipo 2)

Per la sostituzione di questo tipo di fari a diodi elettroluminescenti, rivolgersi alla rete CITROËN o a un riparatore qualificato.

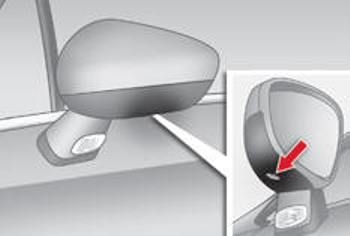

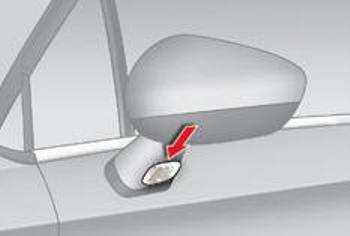

Sostituzione degli indicatori di direzione laterali

• Inserire un cacciavite piatto verso il centro dell'indicatore di direzione interponendolo tra quest'ultimo e la base del retrovisore.
• Fare oscillare il cacciavite piatto per estrarre l'indicatore di direzione.
• Scollegare il connettore dell'indicatore di direzione.

Per il rimontaggio, eseguire queste operazioni in senso inverso.

Per procurarsi il pezzo, contattare la rete CITROËN o un riparatore qualificato.

Sostituzione dei faretti laterali (LED)

Per la sostituzione di questo tipo di lampada a diodi elettroluminescenti rivolgersi alla rete CITROËN o ad un riparatore qualificato.

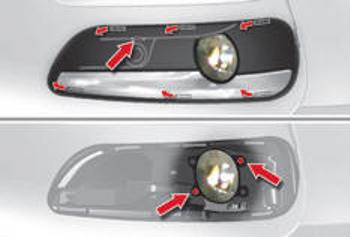

Sostituzione dei fari fendinebbia

• Inserire un cacciavite piatto nel foro della modanatura.
• Tirare facendo leva per sganciare la modanatura del paraurti (il sensore dell'assistenza al parcheggio resta unito alla modanatura).
• Togliere le due viti di fissaggio del modulo ed estrarlo dal suo alloggiamento.
• Scollegare il connettore del portalampada.
• Ruotare di un quarto di giro il portalampada ed estrarlo.
• Estrarre la lampada tirandola e sostituirla.

Per rimontare, eseguire queste operazioni in senso inverso.

Per la sostituzione di queste lampade, è anche possibile consultare la rete CITROËN o un riparatore qualificato.
