Citroën C4: Accesso agli attrezzi

Gli attrezzi si trovano sotto il fondo del bagagliaio.

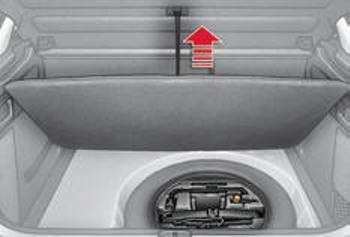

Per accedervi:

• aprire il bagagliaio,
• sollevare il fondo del bagagliaio,
• immobilizzarlo attaccandone il cordoncino al gancio di supporto del ripiano posteriore,

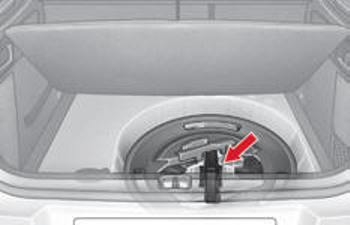

• con una ruota di scorta normale ; sganciare e rimuovere il supporto, che contiene gli attrezzi, situato al centro della ruota, oppure
• con una ruota di scorta di tipo "ruotino" ; sollevare la ruota verso di sé dalla parte posteriore per accedere al vano contenitore, che contiene gli attrezzi.

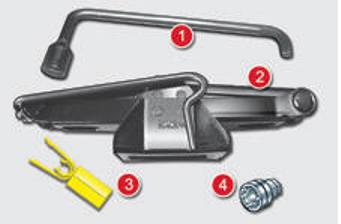

Dettagli degli attrezzi

1. Chiave per smontaggio ruota.

   Permette di rimuovere il copricerchio e i bulloni di fissaggio della ruota.

2. Cric con manovella integrata.

   Permette di alzare il veicolo.

3. Smonta copribulloni.

   Permette di rimuovere le protezioni della testa dei bulloni sulle ruote in alluminio.

4. Boccola per bulloni antifurto (situata nel cassettino portaoggetti).

   Permette di adattare la chiave per smontaggio ruota agli speciali bulloni "antifurto".

Ruota con copricerchio Allo smontaggio della ruota, togliere prima il copricerchio con la chiave smontaruota 1 tirando all'altezza del passaggio della valvola. Al rimontaggio della ruota, rimontare il copricerchio mettendo la sua tacca all'altezza della valvola e premendo poi sul suo contorno con il palmo della mano.



Tutti questi attrezzi sono specifici per questo veicolo e possono variare in funzione dell'equipaggiamento. Non utilizzarli per altri scopi.



Il cric deve essere utilizzato unicamente per sostituire un pneumatico danneggiato. Non utilizzare un cric diverso da quello fornito con il veicolo. Se il veicolo non è equipaggiato del suo cric d'origine, contattare la rete CITROËN o un riparatore qualificato, per procurarsi quello previsto dal costruttore. Il cric non necessita di alcuna manutenzione.

Per le versioni Diesel BlueHDi

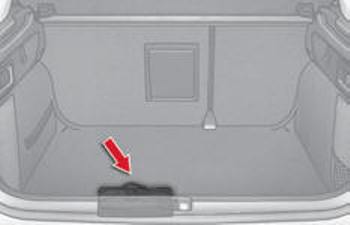

Se il veicolo è equipaggiato di freno di stazionamento elettrico, il cric è situato in una sacca posta nel bagagliaio.

Se il veicolo è equipaggiato di freno di stazionamento manuale, il cric è situato sotto alla ruota di scorta e sotto al contenitore portaoggetti :

• rimuovere la ruota di scorta di tipo "ruotino",
• rimuovere il contenitore portaoggetti in polistirolo,
• spingere il cric in avanti, poi sollevarlo dalla sua parte posteriore.
