Toyota Auris Hybrid: Sensore parcheggio assistito Toyota

Veicoli senza sistema di navigazione/multimediale: La distanza tra il proprio veicolo e ostacoli nelle vicinanze, in fase di parcheggio in linea o durante una manovra all'interno di un garage, viene misurata dai sensori e comunicata mediante il display multifunzione e un cicalino. Quando si utilizza questo sistema, controllare sempre l'area circostante.

Veicoli con sistema di navigazione/multimediale: Fare riferimento al "Manuale utente sistema di Navigazione e multimediale".

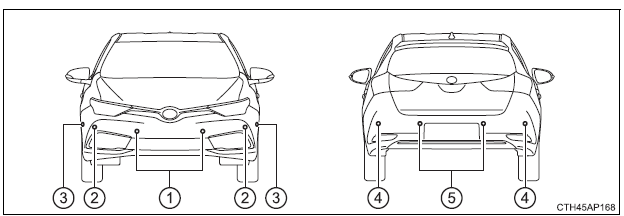

■ Tipi di sensori

1. Sensori anteriori centrali
2. Sensori d'angolo anteriori
3. Sensori anteriori laterali
4. Sensori d'angolo posteriori
5. Sensori posteriori centrali

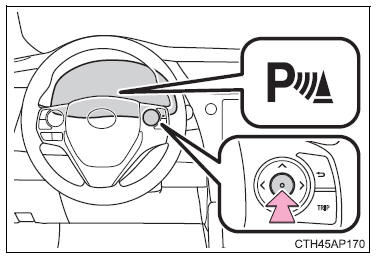

■ Attivazione/disattivazione del sistema sensore parcheggio assistito Toyota

Questo sistema può essere attivato/disattivato sul display multifunzione.

1. Visualizzare le impostazioni, quindi premere sugli interruttori di controllo strumenti per selezionare .
2. Premere sugli interruttori di controllo strumenti per attivare/ disattivare il sistema.

   Una volta attivato, l'indicatore sensore parcheggio assistito Toyota si illumina.

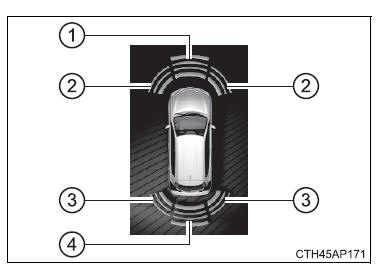

Display

Quando i sensori rilevano un ostacolo, una grafica viene visualizzata sul display multifunzione, a seconda della posizione e della distanza dell'ostacolo.

1. Funzionamento dei sensori anteriori centrali
2. Funzionamento del sensore d'angolo anteriore e dei sensori anteriori laterali
3. Funzionamento dei sensori d'angolo posteriori
4. Funzionamento dei sensori posteriori centrali

Visualizzazione distanza e cicalino

Quando un sensore rileva un ostacolo, verranno visualizzate la direzione e la distanza approssimativa dell'ostacolo e il cicalino suonerà.

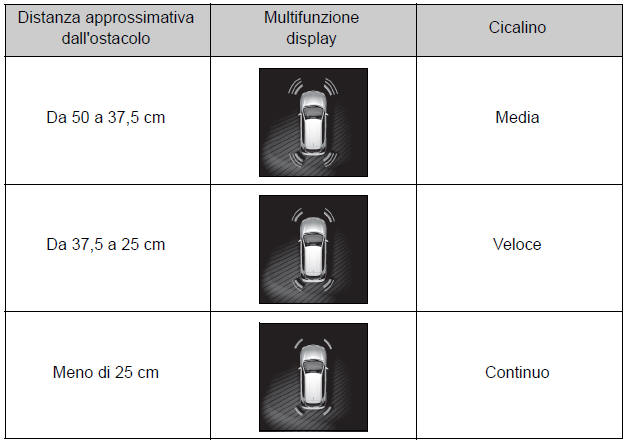

■ Sensori d'angolo

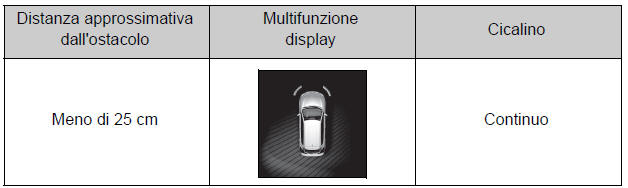

■ Sensori anteriori laterali

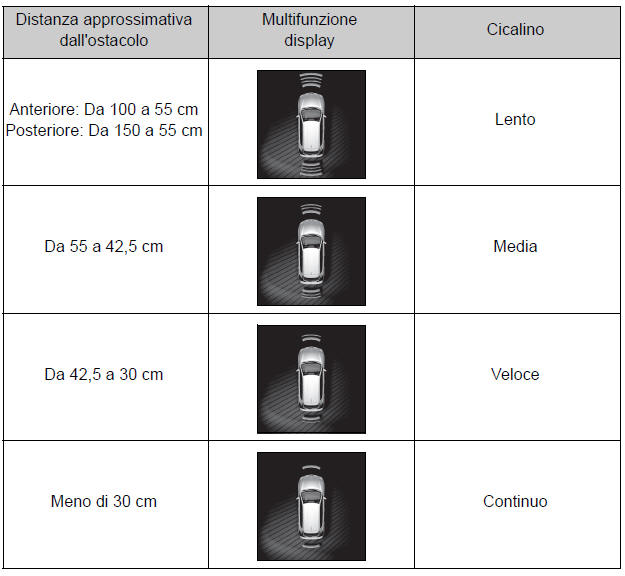

■ Sensori centrali

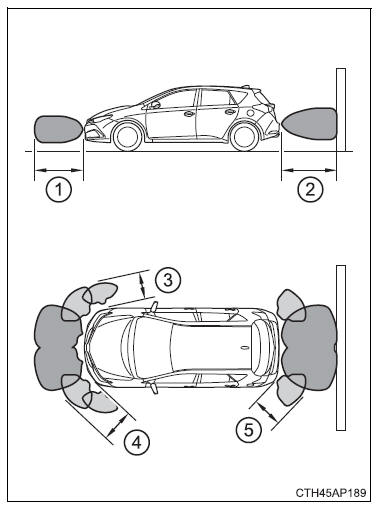

Campo di rilevamento dei sensori

1. Circa 100 cm
2. Circa 150 cm
3. Circa 25 cm
4. Circa 50 cm
5. Circa 50 cm

Il diagramma mostra il campo di rilevamento dei sensori. Tenere presente che i sensori non sono in grado di rilevare ostacoli che sono estremamente vicini al veicolo.

Il campo dei sensori può variare a seconda della forma dell'oggetto ecc.

■ Il sensore parcheggio assistito Toyota può essere attivato quando

L'interruttore power è in modalità ON.

• Sensori anteriori:

• Il cambio viene portato in una posizione diversa da P.
• La velocità del veicolo è inferiore a circa 10 km/h. (A qualsiasi velocità quando il cambio è in posizione R)

• Sensori posteriori: Il cambio è in posizione R.

■ Informazioni sul rilevamento dei sensori

• Alcune condizioni del veicolo e l'ambiente circostante possono influenzare la capacità del sensore di identificare correttamente gli ostacoli. Di seguito vengono riportati alcuni esempi particolari.

• Presenza di sporco, neve o ghiaccio sul sensore.
• Un sensore è ghiacciato.
• Un sensore è coperto in qualche modo.
• Il veicolo è inclinato notevolmente su un lato.
• Su strade molto sconnesse, su pendii, sulla ghiaia o sull'erba.
• L'area in prossimità del veicolo è disturbata da clacson di veicoli, motori di motociclette, freni ad aria compressa di grandi veicoli o altri rumori assordanti che producono onde ultrasoniche.
• Presenza di un altro veicolo dotato di sensori di parcheggio assistito nelle vicinanze.
• Un sensore è investito da spruzzi o da forte pioggia.
• Il veicolo è dotato di un'asta per parafango o di un'antenna wireless.
• È installato un occhiello di traino.
• Il paraurti o il sensore subiscono un forte impatto.
• Il veicolo si sta avvicinando a un cordolo alto o curvo.
• In caso di sole molto forte o freddo intenso.
• Una sospensione non originale Toyota (sospensione ribassata, ecc.) è stata installata.

Oltre agli esempi riportati sopra, ci sono situazioni in cui, per via delle loro forme, segnali e altri oggetti possono essere considerati dal sensore più vicini di quanto non siano realmente.

• La forma dell'ostacolo potrebbe impedire al sensore di rilevarlo. Prestare particolare attenzione ai seguenti ostacoli:

• Cavi, recinzioni, funi, ecc.
• Cotone, neve e altri materiali che assorbono le onde sonore
• Oggetti a spigolo vivo
• Ostacoli bassi
• Ostacoli alti con le parti superiori che sporgono verso l'esterno, nella direzione del veicolo

■ Se "Pulire sonar." viene visualizzato sul display multifunzione

Un sensore può essere sporco o coperto da neve o ghiaccio. In tal caso, pulire il sensore e il sistema dovrebbe ritornare alla normalità.

Se un sensore è ghiacciato a causa delle basse temperature, può essere visualizzato un messaggio di avvertimento o un ostacolo potrebbe non essere rilevato. Quando il sensore si sghiaccia, il sistema dovrebbe tornare alla normalità.

■ Se "Controllare sistema sonar." viene visualizzato sul display multifunzione

Il sistema potrebbe non funzionare a causa di un malfunzionamento di un sensore.

Fare ispezionare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

AVVISO

■ Avvertenza per l'utilizzo del sensore parcheggio assistito Toyota

Adottare le seguenti precauzioni.

La mancata osservanza potrebbe pregiudicare la sicurezza del veicolo e causare eventualmente un incidente.

• Non usare il sensore a velocità superiori a 10 km/h.
• Non attaccare accessori nel raggio d'azione del sensore.



NOTA

■ Note sul sensore parcheggio assistito Toyota

• Non sottoporre l'area del sensore a getti d'acqua o di vapore troppo energici.

  Così facendo è possibile provocare il malfunzionamento del sensore.

• Se il veicolo viene coinvolto in un incidente, ciò può influenzare i sensori e potrebbe portare a un guasto nel sistema.

  Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato
