Toyota Auris Hybrid: Controllo e sostituzione dei
fusibili - Manutenzione Toyota Auris Hybrid: Controllo e sostituzione dei fusibili

Se uno qualsiasi dei componenti elettrici non funziona, potrebbe essersi bruciato un fusibile. In tal caso, controllare e sostituire i fusibili secondo necessità.

  1. Portare l'interruttore power in posizione off.
  2. Aprire il coperchio della scatola fusibili.

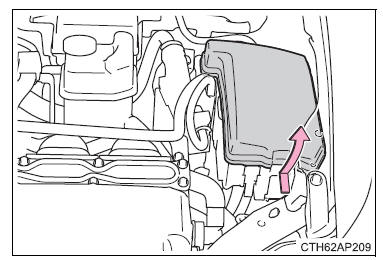

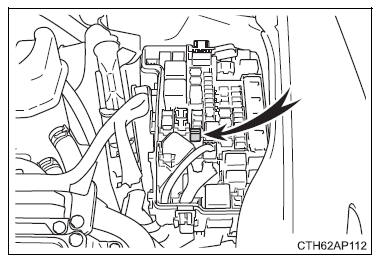

Vano motore

Premere la linguetta e sollevare lo sportello.

Controllo e sostituzione dei fusibili

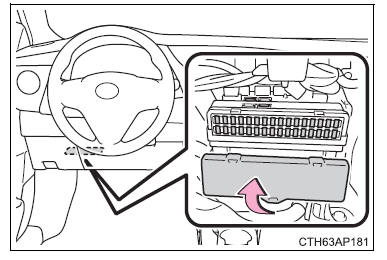

Sotto la plancia del lato guidatore (veicoli con guida a sinistra)

Tipo A: Rimuovere lo sportello.

Controllo e sostituzione dei fusibili

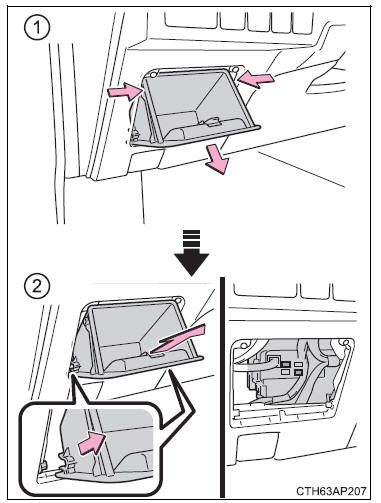

Tipo B:

  1. Aprire il vano portaoggetti supplementare.

    Premere entrambi i lati del vano portaoggetti supplementare per scollegare i fermi superiori.

  2. Estrarre il vano portaoggetti supplementare e scollegare i fermi inferiori.

Controllo e sostituzione dei fusibili

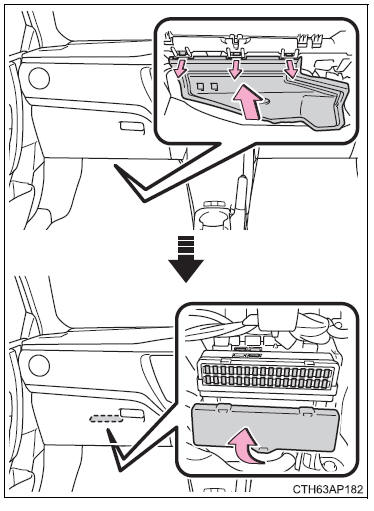

Sotto la plancia del lato passeggero (veicoli con guida a destra)

Tipo A: Rimuovere il coperchio* e lo sportello.

Controllo e sostituzione dei fusibili

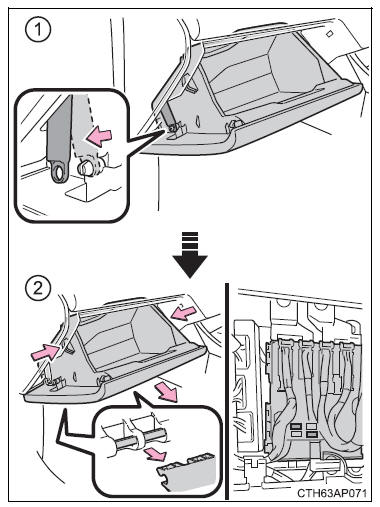

Tipo B:

  1. Aprire il vano portaoggetti. Far uscire lo smorzatore.
  2. Premere entrambi i lati del vano portaoggetti per scollegare i fermi superiori. Quindi estrarre il vano portaoggetti e scollegare i fermi inferiori.

Controllo e sostituzione dei fusibili

  1. Rimuovere il fusibile con l'estrattore.

    Solo i fusibili di tipo A possono essere rimossi utilizzando l'estrattore.

Controllo e sostituzione dei fusibili

  1. Controllare se il fusibile è bruciato.
  1. Fusibile normale
  2. Fusibile bruciato

Tipo A, B, C e D: Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale adeguato.

L'amperaggio nominale è indicato sul coperchio della scatola fusibili.

Tipo E: Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

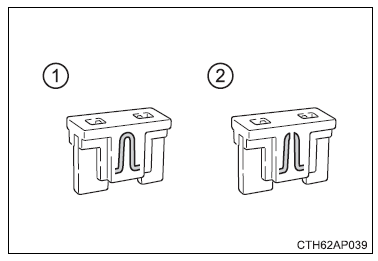

Tipo A

Controllo e sostituzione dei fusibili

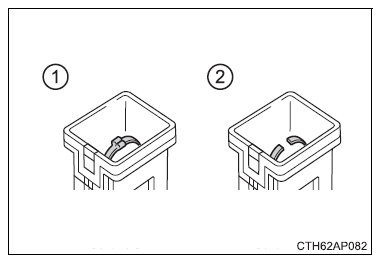

Tipo B

Controllo e sostituzione dei fusibili

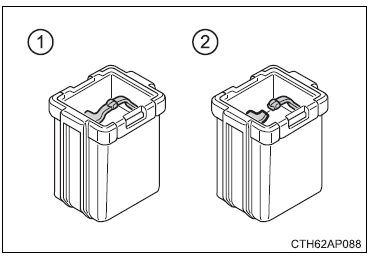

Tipo C

Controllo e sostituzione dei fusibili

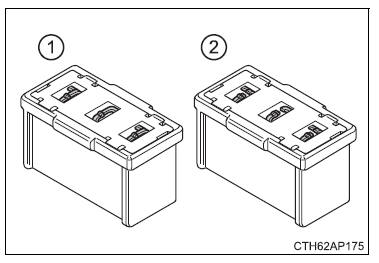

Tipo D

Controllo e sostituzione dei fusibili

Tipo E

Controllo e sostituzione dei fusibili

■ Dopo la sostituzione di un fusibile

■ Se è presente un sovraccarico in un circuito

I fusibili sono progettati in modo tale da bruciare per evitare il danneggiamento dell'intero cablaggio elettrico.

■ Quando si sostituiscono le lampadine

Toyota raccomanda di utilizzare prodotti originali Toyota progettati per questo veicolo.

Poiché alcune lampadine sono collegate a circuiti progettati per evitare sovraccarichi, parti non originali o parti non specifiche per il presente veicolo potrebbero risultare non utilizzabili.

AVVISO

■ Per evitare guasti del sistema e l'incendio del veicolo

Adottare le seguenti precauzioni.

La mancata osservanza potrebbe causare danni al veicolo ed, eventualmente, un incendio o lesioni.

  • Non utilizzare mai un fusibile con amperaggio nominale superiore a quello prescritto, né utilizzare altri oggetti al posto del fusibile.
  • Utilizzare sempre fusibili originali Toyota o equivalenti.

    Non sostituire mai un fusibile con un cavo, neanche come soluzione temporanea.

  • Non modificare i fusibili o le scatole dei fusibili.

■ Scatola fusibili accanto all'unità di controllo alimentazione

Non controllare né sostituire mai i fusibili, poiché vi sono componenti e cablaggi ad alta tensione in prossimità della scatola dei fusibili.

Così facendo è possibile provocare una scossa elettrica con conseguenti lesioni gravi o mortali.



NOTA

■ Prima della sostituzione dei fusibili

Fare determinare e riparare la causa del sovraccarico elettrico da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato il più presto possibile.
