Hyundai i30: Installazione del sistema seggiolino per bambini (CRS) - Sistema seggiolino per bambini (CRS) - Il sistema di sicurezza della vostra vettura - Hyundai i30 - Manuale del proprietarioHyundai i30: Installazione del sistema seggiolino per bambini (CRS)

ATTENZIONE Prima d'installare il sistema seggiolino per bambini, bisogna sempre: Leggere e seguire le istruzioni fornite dal costruttore del sistema seggiolino per bambini.

L'omissione dal seguire tutte le notifiche e istruzioni può alzare il rischio di LESIONI SERIE o MORTE in caso d'incidente.



ATTENZIONE Se il poggiatesta del veicolo impedisce la corretta installazione di un sistema seggiolino per bambini, il poggiatesta del rispettivo sedile deve essere diversamente regolato o completamente rimosso.

Dopo aver scelto il sistema seggiolino per bambini appropriato e aver controllato che il sistema seggiolino per bambini si adatti adeguatamente al posto a sedere, si devono seguire tre passi generali per una corretta installazione:

AVVERTENZA Un sistema seggiolino per bambini lasciato all'interno di un veicolo chiuso può raggiungere temperature elevatissime. Per prevenire ustioni, controllare la superficie di seduta e le fibbie prima di sistemare il bambino nel sistema seggiolino per bambini.

Ancoraggio ISOFIX e ancoraggio cinghia superiore (sistema ancoraggio ISOFIX) per bambini

Il sistema ISOFIX tiene vincolato un sistema seggiolino per bambini durante la guida e in caso d'incidente. Questo sistema è progettato per agevolare l'installazione del sistema seggiolino per bambini e per ridurre le possibilità d'installare impropriamente il sistema seggiolino per bambini stesso. Il sistema ISOFIX usa gli ancoraggi del veicolo e gli attacchi del sistema seggiolino per bambini. Il sistema ISOFIX elimina la necessità di usare le cinture di sicurezza per assicurare il sistema seggiolino per bambini ai sedili posteriori.

Gli ancoraggi ISOFIX sono sbarre di metallo incorporate nel veicolo. Sono presenti due ancoraggi inferiori per ciascuna posizione di sistemazione ISOFIX dove il sistema seggiolino per bambini potrà essere vincolato mediante gli ancoraggi inferiori.

Per usare il sistema ISOFIX del proprio veicolo, è necessario disporre di un sistema seggiolino per bambini con attacchi ISOFIX.

Il costruttore del sistema seggiolino per bambini fornirà tutte le istruzioni sull'uso del sistema seggiolino per bambini medesimo mediante i rispettivi attacchi per ancoraggi ISOFIX.

Ancoraggio ISOFIX e ancoraggio cinghia superiore

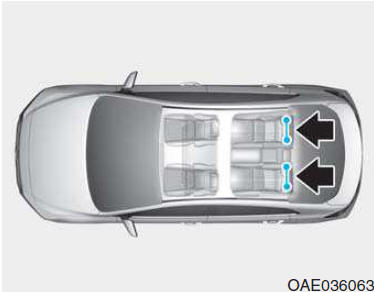

Gli ancoraggi ISOFIX sono previsti per i posti a sedere posteriori esterni lato sinistro e lato destro. Le loro ubicazioni sono indicate nella figura.

ATTENZIONE Non tentare d'installare un sistema seggiolino per bambini usando gli ancoraggi ISOFIX nel posto a sedere posteriore centrale. Non sono previsti ancoraggi ISOFIX per questo sedile. Usando gli ancoraggi dei sedili esterni per installare il CRS sul posto a sedere posteriore centrale si possono danneggiare gli ancoraggi.

Ancoraggio ISOFIX e ancoraggio cinghia superiore

Gli ancoraggi ISOFIX sono ubicati tra schienale sedile e cuscino sedile dei posti a sedere esterni lato sinistro e lato destro del sedile posteriore, indicati dai simboli .

Per usare gli ancoraggi ISOFIX, premere la porzione superiore del coperchio ancoraggio ISOFIX.

Fissaggio del sistema seggiolino per bambini con "Sistema ancoraggio ISOFIX"

Per installare un sistema seggiolino per bambini i-Size o ISOFIXcompatibile in uno dei posti a sedere posteriori esterni:

  1. Spostare la fibbia cintura di sicurezza lontano dagli ancoraggi ISOFIX.
  2. Spostare lontano dagli ancoraggi qualsiasi altro oggetto che possa impedire un saldo collegamento tra sistema seggiolino per bambini e ancoraggi ISOFIX.
  3. Posizionare il sistema seggiolino per bambini sul sedile del veicolo, quindi attaccare il sedile agli ancoraggi ISOFIX seguendo le istruzioni fornite dal costruttore del sistema seggiolino per bambini.
  4. Seguire le istruzioni del costruttore del sistema seggiolino per bambini per installare e collegare correttamente gli attacchi ISOFIX del sistema seggiolino per bambini agli ancoraggi ISOFIX.

ATTENZIONE Adottare le precauzioni seguenti quando si usa il sistema ISOFIX:

  • Leggere e seguire tutte le istruzioni per l'installazione fornite con il sistema seggiolino per bambini.
  • Per impedire che il bambino possa raggiungere e afferrare cinture di sicurezza non riavvolte, agganciare tutte le cinture di sicurezza non in uso e riavvolgere il nastro cintura di sicurezza dietro il bambino. I bambini possono rimanere strangolati se il tratto dorsale della cintura di sicurezza avvolge il loro collo e la cintura di sicurezza si stringe.
  • Non attaccare MAI più di un sistema seggiolino per bambini ad un singolo ancoraggio. Ciò potrebbe causare l'allentamento o la rottura dell'ancoraggio o dell'attacco.
  • Far sempre ispezionare il sistema ISOFIX dal proprio concessionario dopo un incidente. Un incidente potrebbe danneggiare il sistema ISOFIX impedendogli di fissare a dovere il sistema seggiolino per bambini.

Fissaggio di un sistema seggiolino per bambini con sistema "Ancoraggio cinghia superiore"

Fissaggio di un sistema seggiolino per bambini con sistema

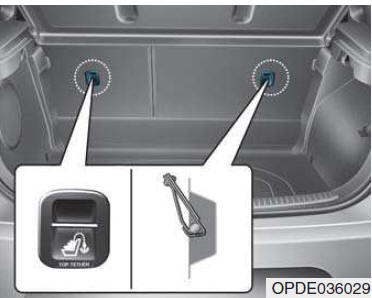

Gli ancoraggi cinghia superiore per i sistemi seggiolino per bambini sono ubicati sul retro degli schienali sedili.

Fissaggio di un sistema seggiolino per bambini con sistema

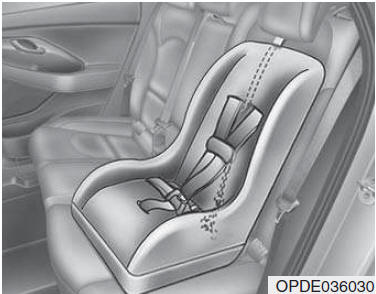

  1. Far passare la cinghia ancoraggio flessibile superiore del sistema seggiolino per bambini sopra lo schienale sedile. Nel posizionare la cinghia ancoraggio flessibile superiore, seguire le istruzioni fornite dal costruttore del sistema seggiolino per bambini.
  2. Collegare la cinghia superiore all'ancoraggio cinghia superiore, quindi serrare la cinghia superiore seguendo le istruzioni fornite dal costruttore del sistema seggiolino per bambini per attaccare saldamente il sistema seggiolino per bambini medesimo al sedile.

ATTENZIONE Adottare le precauzioni seguenti quando s'installa la cinghia superiore:

  • Leggere e seguire tutte le istruzioni per l'installazione fornite con il sistema seggiolino per bambini.
  • Non attaccare MAI più di un sistema seggiolino per bambini ad un singolo ancoraggio cinghia superiore ISOFIX. Ciò potrebbe causare l'allentamento o la rottura dell'ancoraggio o dell'attacco.
  • Non attaccare la cinghia superiore a nient'altro se non al corretto ancoraggio cinghia superiore. Potrebbe non funzionare a dovere se attaccata a qualcos'altro.
  • Gli ancoraggi sistema seggiolino per bambini sono progettati per resistere solo ai carichi a cui sono soggetti se i sistemi seggiolino per bambini vengono installati correttamente.

    In nessuna occasione devono essere usati per agganciarvi cinture di sicurezza o imbracature per adulti, o per attaccarvi altri oggetti o equipaggiamenti del veicolo

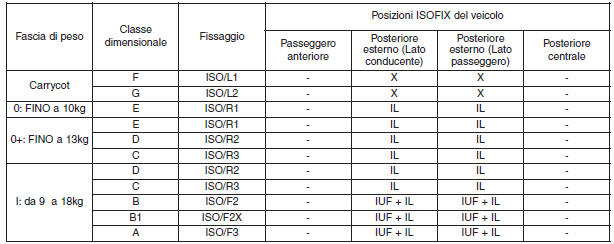

Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini ISOFIX in conformità alle norme ECE

Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini ISOFIX in conformità alle norme ECE

IUF = Adatto per sistemi seggiolino per bambini rivolti in avanti ISOFIX di classe universale omologati per uso in questa fascia di peso.
IL = Adatto per sistemi seggiolino per bambini ISOFIX particolari coma da lista allegata. Questi CRS ISOFIX sono quelli appartenenti alle categorie "veicolo specifico", "limitato" o "semiuniversale".
X = Posizione non adatta per seggiolini di sicurezza ISOFIX per questo peso/classe dimensionale.

* ISO/R2 e ISO/R3 possono entrambi essere sistemati solo con sedile del passeggero nella posizione più avanzata.
* Classi dimensionali e fissaggi dei seggiolini di sicurezza ISOFIX

A - ISO/F3: Seggiolino prima infanzia alto rivolto in avanti (altezza 720 mm)
B - ISO/F2: Seggiolino prima infanzia altezza ridotta rivolto in avanti (altezza 650 mm)
B1 - ISO/F2X: Seggiolino prima infanzia rivolto in avanti, schienale sagomato seconda versione, altezza ridotta (altezza 650 mm)
C - ISO/R3: Seggiolino grande prima infanzia rivolto all'indietro
D - ISO/R2: Seggiolino dimensione ridotta prima infanzia rivolto all'indietro
E - ISO/R1: Seggiolino per bambini piccoli rivolto all'indietro
F - ISO/L1: Seggiolino (culla portatile) sistemato longitudinalmente verso sinistra
G - ISO/L2: Seggiolino (culla portatile) sistemato longitudinalmente verso destra

Fissaggio di un sistema seggiolino per bambini con cintura a tre punti

Quando non si usa il sistema ISOFIX, tutti i sistemi seggiolino per bambini devono essere fissati a un sedile posteriore tramite la parte addominale di una cintura a tre punti.

Fissaggio di un sistema seggiolino per bambini con cintura a tre punti

Installazione di un sistema seggiolino per bambini con cintura a tre punti

Per installare un sistema seggiolino per bambini sui sedili posteriori, fare quanto segue:

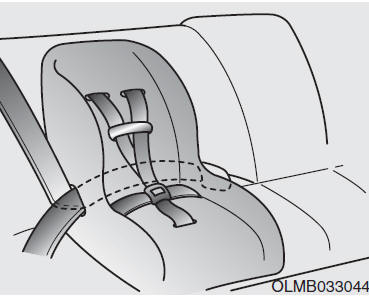

1. Sistemare il sistema seggiolino per bambini su un sedile posteriore e far passare la cintura a tre punti attorno o attraverso il seggiolino seguendo le istruzioni del costruttore del seggiolino.

Assicurarsi che il nastro cintura di sicurezza non sia attorcigliato.

Fissaggio di un sistema seggiolino per bambini con cintura a tre punti

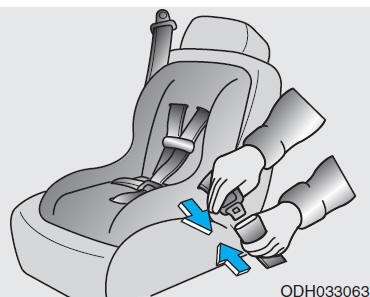

2. Allacciare la linguetta cintura a tre punti nella fibbia. Ascoltare che si senta distintamente un "click".

Informazioni Posizionare il pulsante di rilascio in modo che sia facilmente accessibile in caso di emergenza.

Fissaggio di un sistema seggiolino per bambini con cintura a tre punti

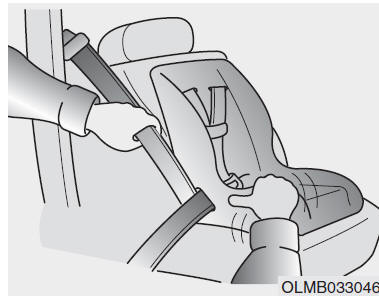

3. Recuperare il lasco della cintura nella misura maggiore possibile spingendo in basso il sistema seggiolino per bambini e riavvolgendo nel contempo il tratto dorsale della cintura nell'arrotolatore.
4. Spingere e tirare il sistema seggiolino per bambini per verificare che la cintura di sicurezza lo trattenga saldamente in posizione.

Se il costruttore del sistema seggiolino per bambini raccomanda di usare la cinghia flessibile superiore con la cintura a tre punti, vedere.

Per rimuovere il sistema seggiolino per bambini, premere il pulsante di rilascio sulla fibbia, quindi estrarre la cintura a tre punti dal seggiolino e lasciare che la cintura di sicurezza si riavvolga completamente.

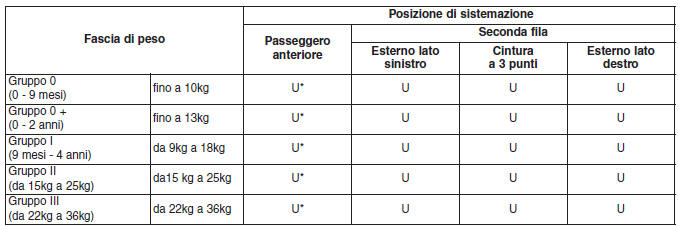

Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini vincolati tramite cintura di categoria "universale" in conformità alle norme ECE

Appropriatezza di ciascuna posizione di sistemazione per i sistemi seggiolino per bambini vincolati tramite cintura di categoria "universale" in conformità alle norme ECE

U : Adatto per sistema seggiolino per bambini di categoria "universale" omologato per l'uso in questa fascia di peso
U* : Adatto per sistema seggiolino per bambini di categoria "universale" omologato per l'uso in questa fascia di peso [Quando si installa il seggiolino per bambini sul sedile passeggero anteriore, si dovrebbe regolare l'altezza alla posizione più alta possibile (se dotato di regolatore altezza sedile passeggero anteriore) e lo schienale alla posizione verticale per fissare in modo appropriato il seggiolino per bambini.]

ATTENZIONE Si raccomanda di installare il seggiolino per bambini sul sedile posteriore anche se l'interruttore ON/OFF dell'air bag frontale del passeggero è in posizione OFF. Per garantire la sicurezza del bambino, l'air bag frontale del passeggero va disattivato quando, in casi eccezionali, il seggiolino va installato sul sedile anteriore.

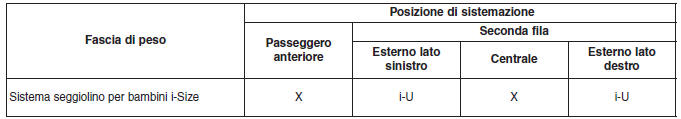

Sistemi seggiolino per bambini i-Size conformi alle norme ECE

Sistemi seggiolino per bambini i-Size conformi alle norme ECE

i-U : Adatto per sistemi seggiolino per bambini "universali" i-Size rivolti in avanti e all'indietro
i-UF: Adatto per soli sistemi seggiolino per bambini "universali" i-Size rivolti in avanti
X : Posizione del sedile non adatta per il sistema seggiolino per bambini i-size

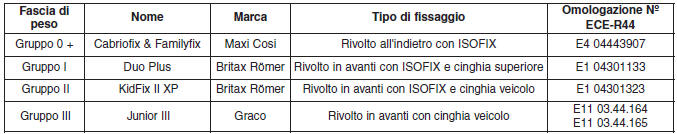

Seggiolini di sicurezza per bambini raccomandati (Per Europa)

Seggiolini di sicurezza per bambini raccomandati (Per Europa)

Informazioni del fabbricante di seggiolini di sicurezza per bambini
