Fiat Bravo: Sostituzione lampada esterna

Per il tipo di lampada e relativa potenza consultare il paragrafo "Sostituzione di una lampada".

GRUPPI OTTICI ANTERIORI

I gruppi ottici anteriori contengono le lampade delle luci di posizione, anabbaglianti, abbaglianti e direzione.

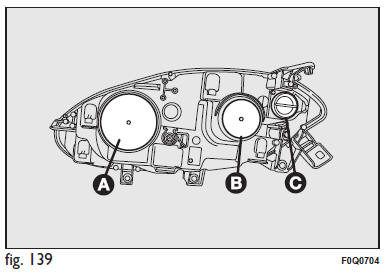

La disposizione delle lampade del gruppo ottico è la seguente fig. 139:

1. Luci di posizione/luci diurne e luci abbaglianti
2. Luci anabbaglianti
3. Indicatori di direzione

LUCIANABBAGLIANTI

Per sostituire la lampada procedere come segue:

• rimuovere il coperchio di protezione B fig. 139;

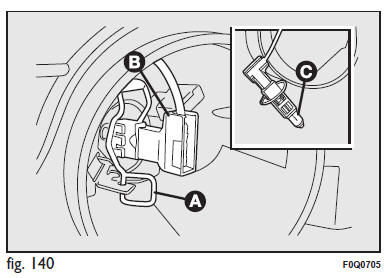

• sganciare la molletta fermalampada A fig. 140;
• scollegare il connettore elettrico B;
• estrarre la lampada C e sostituirla;
• rimontare la nuova lampada, facendo coincidere la sagoma della parte metallica con la scanalature ricavate sulla parabola del faro, quindi ricollegare il connettore elettrico B e riagganciare la molletta fermalampada A;
• rimontare correttamente il coperchiodi protezione A fig. 139.

Con lampade a scarica di gas (Bi-Xenon) (per versioni/mercati, dove previsto)

ATTENZIONE A causa dell’elevata tensione di alimentazione, l’eventuale sostituzione di una lampada a scarica di gas (Bi-Xenon) deve essere effettuata soltanto da personale specializzato: pericolo di morte! Rivolgersi alla Rete Assistenziale Fiat.

LUCI DI POSIZIONE

Per sostituire la lampada procedere come segue:

• rimuovere il coperchio di protezione A fig. 139;

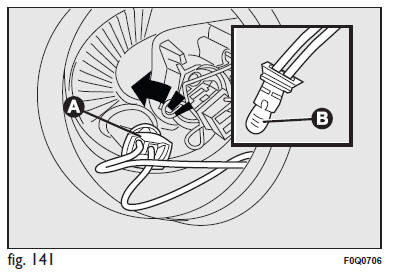

• ruotare in senso antiorario il portalampada A fig. 141 e sfilarlo;

• estrarre la lampada B e sostituirla;
• rimontare la nuova lampada, inserire nuovamente il portalampada A fig. 141 quindi rimontare correttamente il coperchio di protezione B fig. 139.

LUCIABBAGLIANTI

Per sostituire la lampada procedere come segue:

• rimuovere il coperchio di protezione A fig. 139;

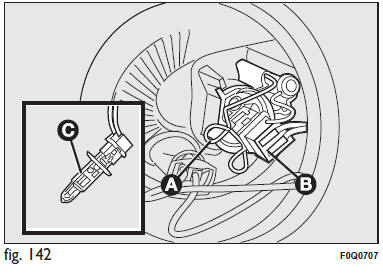

• sganciare la molletta fermalampada A fig. 142;
• estrarre la lampada C e sostituirla;
• rimontare la nuova lampada, facendo coincidere la sagoma della parte metallica con la scanalature ricavate sulla parabola del faro, quindi ricollegare il connettore elettrico B e riagganciare la molletta fermalampada A;
• rimontare correttamente il coperchio di protezione B fig. 139.

INDICATORI DI DIREZIONE

Anteriori Per sostituire la lampada procedere come segue:

• ruotare in senso antiorario il coperchio di protezione C fig. 139 ;

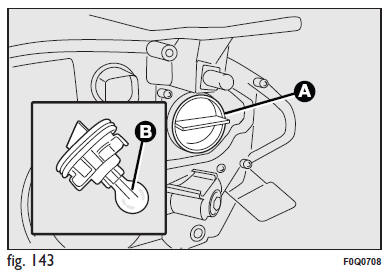

• estrarre la lampada B fig. 143 e sostituirla;
• rimontare correttamente il coperchio di protezione A.

Laterali Per sostituire la lampada procedere come segue:

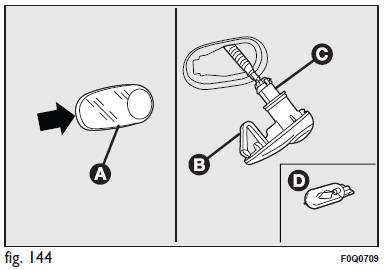

• agire sul trasparente A fig. 144 in modo da comprimere la molletta interna B, quindi sfilare il gruppo verso l’esterno;
• ruotare in senso antiorario il portalampada C, estrarre la lampada D inserita a pressione e sostituirla;
• rimontare il portalampada C nel trasparente ruotandolo in senso orario;
• rimontare il gruppo assicurandosi dello scatto di bloccaggio della molletta interna B.

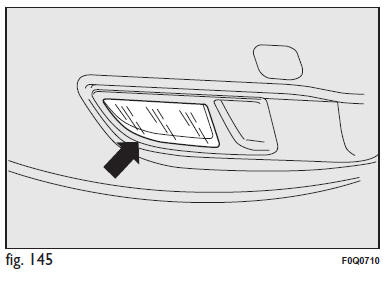

LUCI FENDINEBBIA

Per sostituire la lampada fig. 145 occorre rivolgersi alla Rete Assistenziale Fiat.

GRUPPI OTTICI POSTERIORI

I gruppi ottici posteriori contengono le lampade delle luci di posizione, di direzione e di arresto (stop).

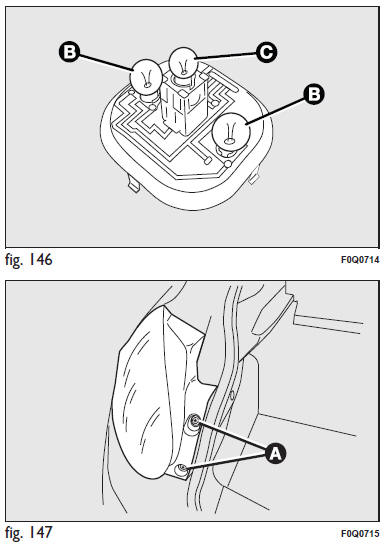

La disposizione delle lampade del gruppo ottico fig. 146 è la seguente:

B Luci di posizione/stop (biluce)
C Indicatori di direzione

Per sostituire una lampada, procedere come segue:

• aprire il bagagliaio, quindi svitare le due viti A fig. 147 di fissaggio del gruppo ottico posteriore;

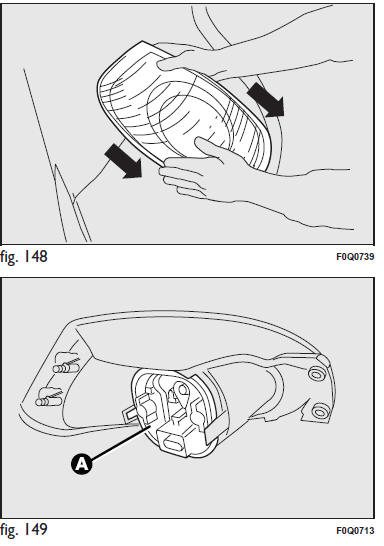

• estrarre il gruppo ottico sfilandolo con entrambe le mani nel senso indicato dalle frecce fig. 148;

• scollegare il connettore elettrico e rimuovere, agendo sulle tre alette di ritegno, il coperchio di protezione A fig. 149. Procedere quindi con la sostituzione della lampada interessata.

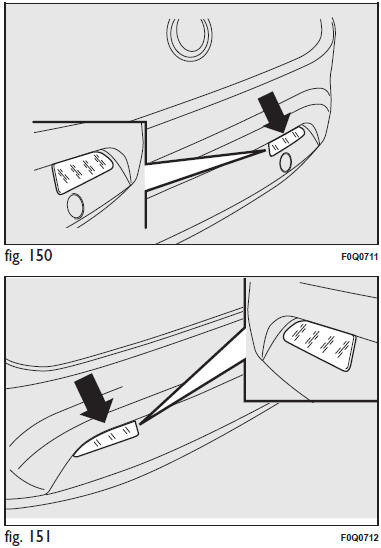

LUCE RETROMARCIA

Per la sostituzione della lampada fig. 150 occorre rivolgersi alla Rete Assistenziale Fiat.

LUCE RETRONEBBIA

Per la sostituzione della lampada fig. 151 occorre rivolgersi alla Rete Assistenziale Fiat.

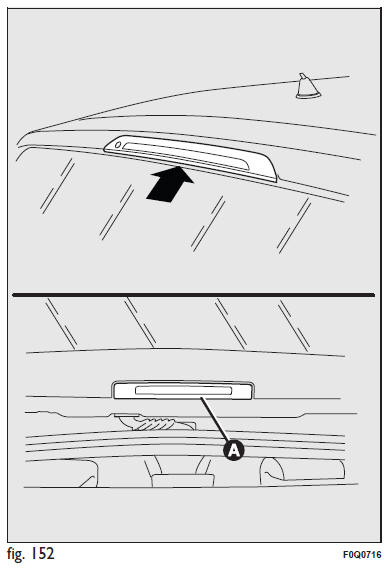

LUCI 3° STOP

Per sostituire una lampada procedere come segue:

• aprire il bagagliaio;
• rimuovere la copertura A fig. 152;

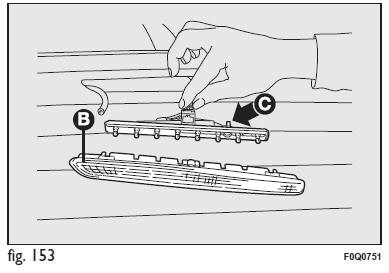

• estrarre il gruppo trasparente B fig. 153 e scollegare il connettore elettrico;
• agendo in modo contrapposto sulle alette C fig. 153 estrarre il portalampade;
• estrarre la lampada montata a pressione e sostituirla.
• rimontare la copertura A fig. 152 e successivamente chiudere il bagagliaio.

LUCITARGA

Per sostituire le lampade procedere come segue:

• agire nel punto indicato dalle frecce e rimuovere i gruppi trasparenti A fig. 154;
• ruotare in senso orario il portalampada B fig. 155;
• estrarre la lampada C e sostituirla.
