Fiat Bravo: Quadro e strumenti di bordo

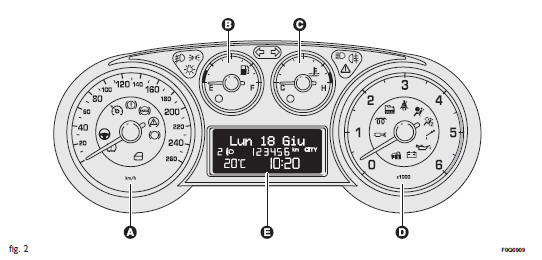

1. Tachimetro (indicatore di velocità)
2. Indicatore livello combustibile con spia della riserva
3. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
4. Contagiri
5. Display

TACHIMETRO

Segnala la velocità della vettura (tachimetro).

CONTAGIRI

Segnala il numero di giri al minuto del motore.

Il contagiri, con motore al minimo, può indicare un innalzamento di regime graduale o repentino a seconda dei casi.

Tale comportamento è regolare e non deve preoccupare in quanto ciò può verificarsi ad esempio all’inserimento del climatizzatore o dell’elettroventilatore. In questi casi una variazione di giri lenta serve a salvaguardare lo stato di carica della batteria.

AVVERTENZA Il sistema di controllo dell’iniezione elettronica blocca progressivamente l’afflusso di combustibile quando il motore è in "fuori giri" con conseguente progressiva perdita di potenza del motore stesso.

INDICATORE LIVELLO COMBUSTIBILE

La lancetta indica la quantità di combustibile presente nel serbatoio.

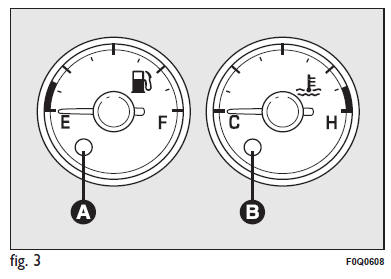

L’accensione della spia A fig. 3 indica che nel serbatoio sono rimasti dagli 8 ai 10 litri di combustibile.

E serbatoio vuoto
F serbatoio pieno (vedere quanto descritto al paragrafo "Rifornimento della vettura" nel presente capitolo).

Non viaggiare con serbatoio quasi vuoto: gli eventuali mancamenti di alimentazione potrebbero danneggiare il catalizzatore.

AVVERTENZA Se la lancetta si posiziona sull’indicazione E con la spia A fig. 3 lampeggiante, significa che è presente un’anomalia nell’impianto. In tal caso rivolgersi alla Rete Assistenziale Fiat per la verifica dell’impianto stesso.

INDICATORETEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE

La lancetta indica la temperatura del liquido di raffreddamento del motore ed inizia a fornire indicazioni quando la temperatura del liquido supera 50°C circa.

Nel normale utilizzo della vettura la lancetta può portarsi nelle diverse posizioni all’interno dell’arco di indicazione in relazione alle condizioni d’uso della vettura.

C Bassa temperatura liquido raffreddamento motore
H Alta temperatura liquido raffreddamento motore.

L’accensione della spia B fig. 3 (su alcune versioni unitamente al messaggio visualizzato dal display) indica l’aumento eccessivo della temperatura del liquido di raffreddamento; in questo caso arrestar

Se la lancetta della temperatura del liquido di raffreddamento motore si posiziona sulla zona rossa, spegnere immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.

Simbologia

Su alcuni componenti della vettura sono presenti delle targhette colorate, la cui simbologia indica precauzioni importanti da osservare nei confronti del componente stesso.

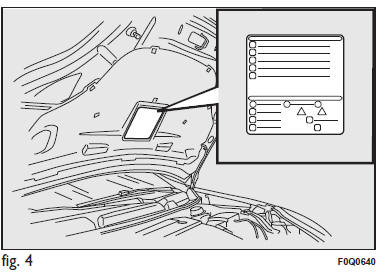

Sotto il cofano motore è presente una targhetta riepilogativa fig. 4 della simbologia.
