Citroën C4: Montaggio della rotula

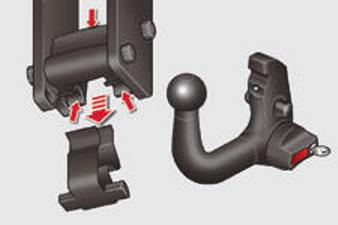

Togliere il tappo di protezione dal supporto di fissaggio e verificare lo stato del sistema di fissaggio. Se necessario, pulire il supporto con una spazzola o con un panno pulito.

Togliere la rotula dal sacchetto di contenimento.

Togliere il coperchietto di protezione della sfera, e il cappuccio di protezione della rotella.

Mettere l'otturatore, il coperchietto e il cappuccio nel sacchetto di contenimento.

Verificare che la rotula sia sbloccata (posizione B). In caso contrario, inserire la chiave nella serratura e ruotare la chiave in senso antiorario, per sbloccare il meccanismo.

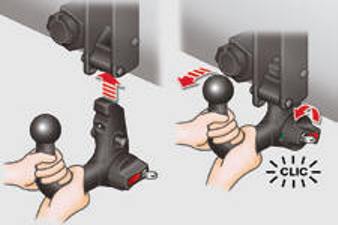

Afferrare la rotula con ambedue le mani; inserire l'estremità della rotula nel supporto e sollevare; poi, per il corretto bloccaggio del sistema, abbassare con decisione la rotula sul lato della sfera.

La rotella effettua automaticamente una rotazione in senso antiorario, ed emette un "clic" percepibile ; prestare attenzione a non tenere la mano in prossimità della stessa.

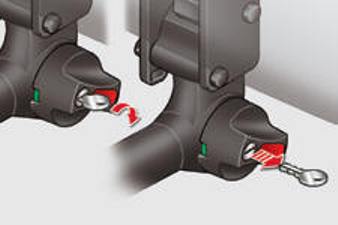

Verificare che la rotula sia correttamente bloccata (posizione A).

Ruotare la chiave in senso orario, per bloccare il meccanismo di fissaggio della rotula.

Estrarre sempre la chiave e conservarla in un luogo sicuro.

Se la chiave non riesce a girare o non può essere estratta, significa che la rotula non è fissata correttamente; ripetere la procedura. Se una delle condizioni di bloccaggio è mancante, ripetere la procedura. In ogni caso, se il riferimento resta rosso, non utilizzare il dispositivo d'aggancio e consultare un riparatore della rete CITROËN o un riparatore qualificato.

Fissare il rimorchio alla rotula del gancio.

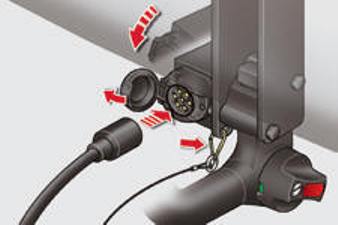

Attaccare il cavo solidale del rimorchio all'anello di sicurezza previsto sul supporto della rotula.

Abbassare il supporto della presa di collegamento tirado verso il basso l'anello situato sotto al paraurti.

Sollevare il coperchietto di protezione dalla presa di collegamento e collegare la spina elettrica del rimorchio.
