Škoda Octavia: Fusibili nella plancia - con guida a destra

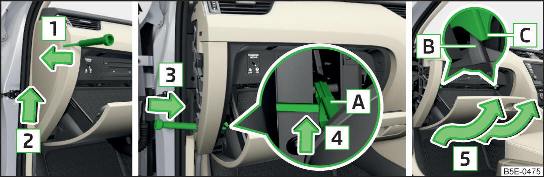

Fig. 352 Scomparto portaoggetti lato passeggero
La scatola portafusibili si trova dietro allo scomparto portaoggetti sul lato
passeggero.
Apertura dello scomparto portaoggetti e sostituzione del fusibile
- Estrarre la chiave di accensione, spegnere le luci e tutte le
utenze elettriche.
- Inserire un cacciavite sotto il coperchio laterale fig. 352.
- Sbloccare il coperchio nella direzione indicata dalla freccia 1 .
- Spingere fuori il coperchio nella direzione indicata dalla freccia
2 .
- Aprire lo scomparto portaoggetti.
- Inserire un cacciavite di lato nella plancia in direzione della
freccia 3 .
- Utilizzare il cacciavite per sbloccare l'asticella A dello
scomparto portaoggetti in direzione della freccia 4 .
- Estrarre lo scomparto portaoggetti nella direzione indicata dalla
freccia 5 .
- Rimuovere la pinza in plastica sotto il coperchio della scatola dei
fusibili che si trova nel vano motore fig. 354.
- Estrarre con la pinza il fusibile difettoso e inserirne uno nuovo.
- Rimettere la pinza nella posizione originaria.
Chiusura dello scomparto portaoggetti
- Infilare il tampone di fine corsa B dello scomparto portaoggetti
dietro i supporti C fig. 352.
- Inserire lo scomparto in direzione opposta a quella indicata dalla
freccia 5 .
- Sbloccare l'asticella e bloccarla nella direzione indicata dalla
freccia 4 utilizzando un cacciavite.
- Inserire il coperchio laterale nella direzione opposta a quella indicata
dalla freccia 2 .
- Premere il coperchio laterale nella direzione opposta a quella
indicata dalla freccia 1 .
- Chiudere lo scomparto portaoggetti.
Fusibili nella plancia - con guida a sinistra
Fig. 351 Scomparto portaoggetti lato conducente
La scatola portafusibili si trova dietro allo scomparto portaoggetti sul lato
conducente.
Sostituzione del fusibile
Estrarre la chiave di a ...
Disposizione dei fusibili nella plancia
Fig. 353 Fusibili
Non occupato
Non occupato
Stabilizzatore di tensione per veicoli destinati a taxi
Riscaldamento volante
Bus dati
Sensore dell'allarme
Climatizzatore, riscaldamento ...
