Lancia Delta: Sostituzione fusibili - In emergenza - Lancia Delta - Manuale del proprietarioLancia Delta: Sostituzione fusibili

GENERALITÀ

I fusibili proteggono l’impianto elettrico intervenendo in caso di avaria od intervento improprio sull’impianto stesso.

Quando un dispositivo non funziona, occorre pertanto verificare l’efficienza del relativo fusibile di protezione: l’elemento conduttore A-fig. 37 non deve essere interrotto.

In caso contrario occorre sostituire il fusibile bruciato con un altro avente lo stesso amperaggio (stesso colore).

B fusibile integro.

C fusibile con elemento conduttore interrotto.

Per sostituire un fusibile utilizzare la pinzetta D-fig. 37 agganciata alla centralina della plancia.

Per l’individuazione del fusibile di protezione, consultare le tabelle riportate nelle pagine seguenti.

GENERALITÀ

Nel caso il fusibile dovesse ulteriormente interrompersi, rivolgersi alla Rete Assistenziale Lancia.



Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.



Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO.



Se un fusibile generale di protezione (MEGAFUSE, MIDI-FUSE, MAXI-FUSE) interviene rivolgersi alla Rete Assistenziale Lancia.



Prima di sostituire un fusibile, accertarsi di aver tolto la chiave dal dispositivo di avviamento e di aver spento e/o disinserito tutti gli utilizzatori.



Se un fusibile generale di protezione sistemi di sicurezza (sistema air bag, sistema frenante), sistemi motopropulsore (sistema motore, sistema cambio), sistema sospensioni attive (per versioni/mercati, dove previsto) o sistema guida interviene rivolgersi alla Rete Assistenziale Lancia.

POSIZIONE DEI FUSIBILI

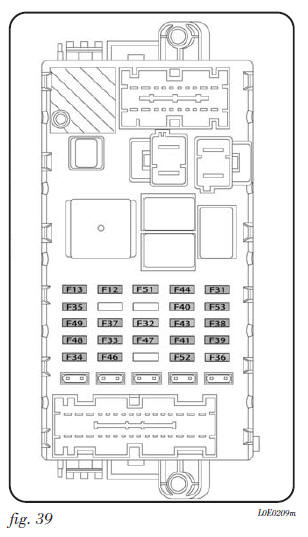

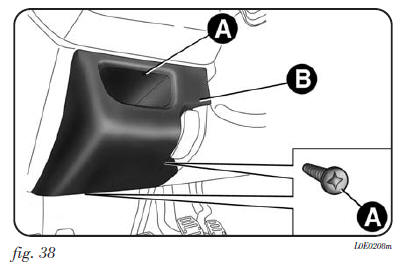

Centralina fusibili plancia Per accedere alla centralina portafusibili su plancia portastrumenti occorre svitare le tre viti A-fig. 38 e togliere lo sportello B.

POSIZIONE DEI FUSIBILI

POSIZIONE DEI FUSIBILI

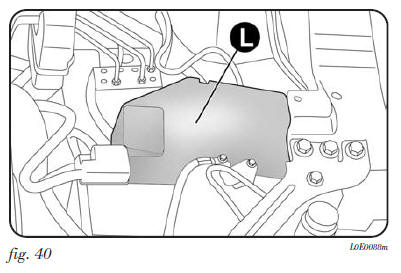

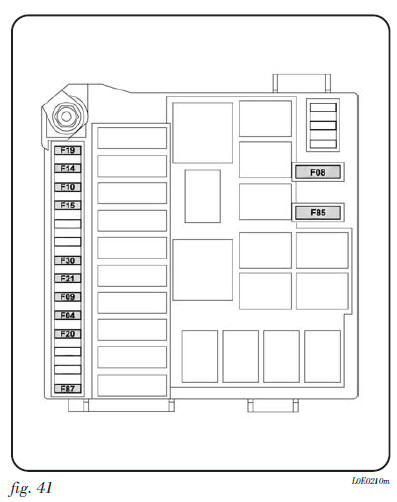

Centralina fusibili vano motore fig. 40 e 41 Una seconda centralina è posta sul lato destro del vano motore, a fianco della batteria, per accedervi svincolare le linguette laterali ed asportare il coperchio L. La numerazione che individua il particolare elettrico corrispondente ad ogni fusibile è visibile sul retro del coperchio.

POSIZIONE DEI FUSIBILI

Se necessita effettuare un lavaggio del vano motore, avere cura di non insistere direttamente con getto d’acqua sulla centralina vano motore.

POSIZIONE DEI FUSIBILI

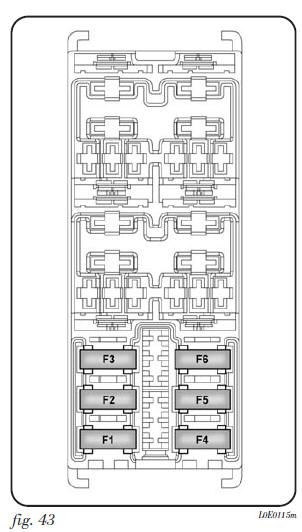

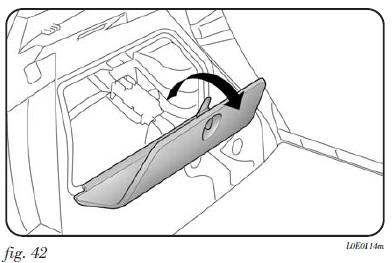

Centralina fusibili vano baule fig. 42 e 43 Per accedere alla centralina portafusibili ubicata sul lato sinistro del vano baule, occorre aprire l’apposito sportellino di ispezione fig. 42.

POSIZIONE DEI FUSIBILI

POSIZIONE DEI FUSIBILI

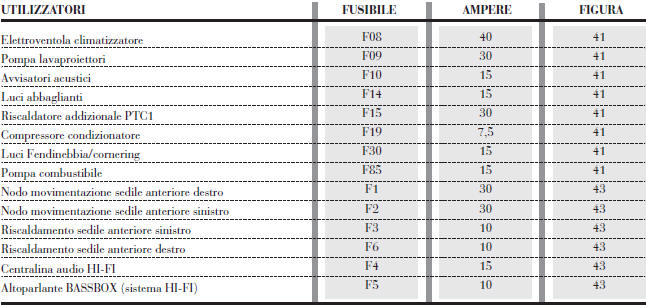

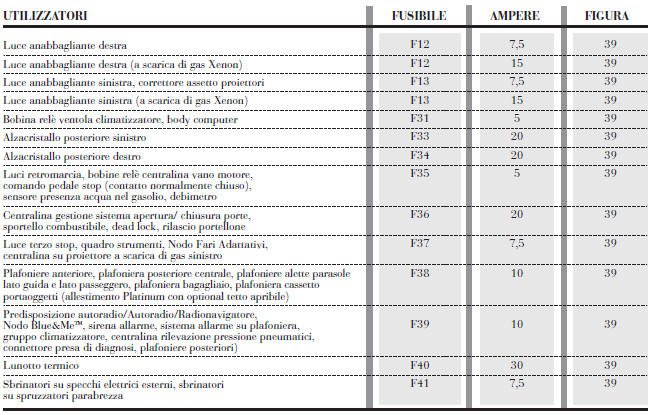

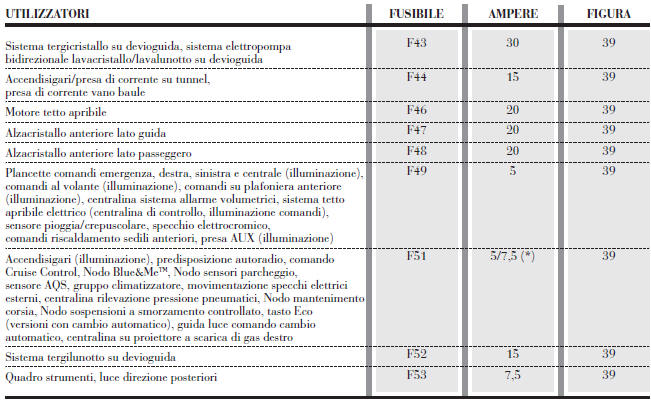

TABELLA RIASSUNTIVA FUSIBILI

TABELLA RIASSUNTIVA FUSIBILI

TABELLA RIASSUNTIVA FUSIBILI

TABELLA RIASSUNTIVA FUSIBILI
